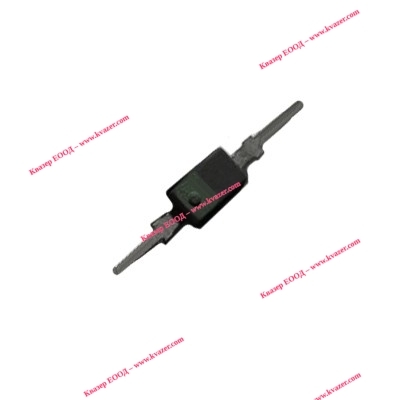

KB109 ВАРИКАП
Арт.№: 51868
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
0.1534
€
/
0.30
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики КВ 109 ВАРИКАП / KB 109 varicap
Информация
Характеристики варикапов КВ109А, КВ109Б, КВ109В, КВ109Г, КВ109АТ, КВ109БТ, КВ109ВТ, КВ109ГТ, КВ109АГ, КВ109БГ, КВ109ВГ, КВ109ГГ:
| Тип варикапа | Значения параметров при Т=25°C | Предельные эксплуатационные данные | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Cном пФ при (Uобр В) | DC | Кс | при | Qв | при | I обр | Uобр max | Тк max (Тп) | ||
| U1 | U2 | F | ||||||||
| пФ (В) | пФ | В | В | МГц | мкА | В | °C | |||
| КВ109А | 2,45 (25) | 0,2 | 4,0...5,5 | 3 | 25 | 300 | 50 | 0,5 | 25 | 85 |
| КВ109Б | 2,15 (25) | 0,15 | 4,5...6,5 | 3 | 25 | 300 | 50 | 0,5 | 25 | 85 |
| КВ109В | 2,5 (25) | 0,6 | 4,0...6,0 | 3 | 25 | 160 | 50 | 0,5 | 25 | 85 |
| КВ109Г | 12,5 (3) | 4,5 | 4 | 3 | 25 | 160 | 50 | 0,5 | 25 | 85 |
| КВ109АТ | 2,45 (25) | 0,2 | 4,0...5,5 | 3 | 25 | 300 | 50 | 0,5 | 25 | 85 |
| КВ109БТ | 2,15 (25) | 0,15 | 4,5...6,5 | 3 | 25 | 300 | 50 | 0,5 | 25 | 85 |
| КВ109ВТ | 2,5 (25) | 0,6 | 4,0...6,0 | 3 | 25 | 160 | 50 | 0,5 | 25 | 85 |
| КВ109ГТ | 12,5 (3) | 4,5 | 4 | 3 | 25 | 160 | 50 | 0,5 | 25 | 85 |
| КВ109АГ | 2,45 (25) | 0,2 | 4,0...5,5 | 3 | 25 | 300 | 50 | 0,5 | 25 | 85 |
| КВ109БГ | 2,15 (25) | 0,15 | 4,5...6,5 | 3 | 25 | 300 | 50 | 0,5 | 25 | 85 |
| КВ109ВГ | 2,5 (25) | 0,6 | 4,0...6,0 | 3 | 25 | 160 | 50 | 0,5 | 25 | 85 |
| КВ109ГГ | 12,5 (3) | 4,5 | 4 | 3 | 25 | 160 | 50 | 0,5 | 25 | 85 |
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
