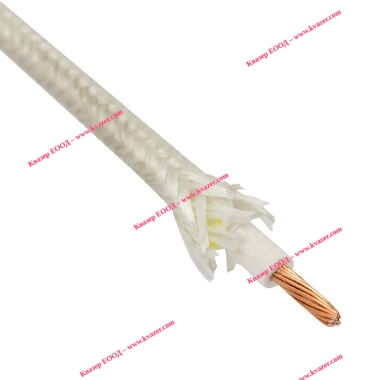

Кабел авиационен БПВЛ 0.5кв.мм.
Кабел авиационен БПВЛ 0.5кв.мм., калайдисан
Проводникът е предназначен за електрическата мрежа на превозни средства, включително авиационна техника.
Устойчиви са на механични, климатични и биологични фактори, като: синусоидална вибрация,
акустичен шум, механичен удар на единични и многократни действия, солена мъгла, динамичен прах , статичен прах, атмосферни кондензирани валежи, мухъл гъби.
Информация
Провод БПВЛ предназначен для фиксированного монтажа электрической сети, в том числе авиационной техники, и работы при напряжении до 250 В переменного тока частотой 2000Гц или 500 В постоянного тока.
Описание и конструкция
Токопроводящая жила: жила скрученная из медных луженых проволок.
Изоляция: ПВХ пластикат.
Оплетка: из хлопчатобумажной пряжи или комбинированной оплетке из антисептированной крученой хлопчатобумажной пряжи и синтетических нитей в соотношении 1:1, лакированный.
Расшифровка кабеля БПВЛ:
Б - Для бортовой связи
П - Подвижного состава
В - Изоляция - Из поливинилхлоридного пластиката
Л - Оплетка из антисептированной крученой хлопчатобумажной пряжи или комбинированная оплетка из антисептированной крученой хлопчатобумажной пряжи и синтетических нитей покрытая этилцеллюлозным или нитролаком
Конструкция кабеля БПВЛ:
Токопроводящие жилы - проволока медная луженая (класс 3, 4 ГОСТ 22483-77)
Изоляция - поливинилхлоридный пластикат
Оплетка - антисептированная крученая хлопчато-бумажная пряжа с синтетическими нитями, покрытая этилцеллюлозным или нитролаком
Область применения кабеля БПВЛ:
Кабель предназначен для фиксированного монтажа электрической сети, в том числе авиационной техники, и работы при напряжении до 250В переменного тока частотой до 2000 Гц или 500 В постоянного тока и температуре от минус 60оС до плюс 70°С.
Технические характеристики кабеля БПВЛ:
Электрическое сопротивление изоляции не менее 500 МОм
Уровень акустического шума 50-10000 Гц
Уровень звукового давления 160 дБ
Стойкость к механическому удару одиночного действия 10000 м/с², многократного действия 1500 м/с²
Линейное ускорение 5000 м/с²
Уровень пониженного атмосферного давление 0,670 кПа
Диапазон рабочих температур -60 до+70°С
Относительная влажность воздуха до 98% 35
Срок службы не менее 15 лет.
Сечение жилы, мм2: 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 35,0; 50,0; 70,0; 95,0
Технические характеристики
| Сечение жилы, мм2 | Число и диаметр проволок жилы, мм | Максимальный наружный диаметр, мм | Расчетная масса 1 км провода, кг | Электрическое сопротивление жилы 1 км провода, Ом, не более |
|---|---|---|---|---|
| 0,35 | 7x0,26 | 2,4 | 7,1 | 58,0 |
| 0,5 | 7x0,30 | 2,7 | 8,9 | 41,3 |
| 0,75 | 7x0,37 | 2,9 | 11,8 | 26,8 |
| 1,0 | 19x0,26 | 3,2 | 16,5 | 20,5 |
| 1,5 | 19x0,32 | 3,6 | 23 | 13,3 |
| 2,5 | 19x0,42 | 4,1 | 35 | 8,0 |
| 4 | 7x7x0,32 | 5,0 | 50 | 5,0 |
| 6 | 7x11x0,32 | 6,2 | 73 | 3,3 |
| 10 | 7x13x0,37 | 7,4 | 127 | 2,0 |
| 16 | 7x12x0,49 | 8,7 | 179 | 1,2 |
| 25 | 7x19x0,49 | 10,0 | 270 | 0,8 |
| 35 | 7x27x0,49 | 11,9 | 372 | 0,57 |
| 50 | 7x37x0,49 | 13,6 | 515 | 0,4 |
| 70 | 7x27x0,68 | 16,6 | 695 | 0,29 |
| 95 | 7x37x0,68 | 17,9 | 952 | 0,20 |
Провода выпускаются 4 цветов: белого, голубого, желтого и красного.
