К505 измервателен комплект
K505 комплект за измерване силата на тока (0-600A), напрежението (0-600V) и мощноста в еднофазни и трифазни трипроводни и четирипроводни вериги промелив ток при равномерно и неравномерно натоварване на фазите.

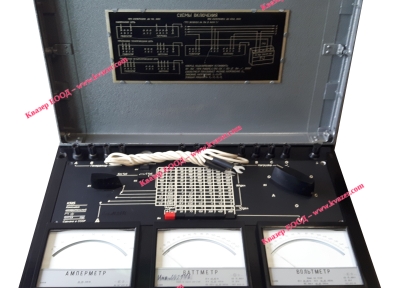

Оригинален, отлично запазен с куфар и ръководство.
Информация
Комплект измерительный К505
Комплект измерительный К505 переносной предназначен для измерения силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.
Область применения: промышленные предприятия, монтажно-наладочные организации, энергосистемы, измерительные лаборатории.
Комплект выпускается двух исполнений:
К505 - для эксплуатации в закрытых сухих отапливаемых помещениях в условиях умеренного климата при температуре окружающего воздуха от 10 до 35° С и относительной влажности до 80% (при 25° С);
К505 Т4.1 - тропическое исполнение - для эксплуатации в закрытых помещениях при температуре от 1 до 45° С и относительной влажности до 80% (при 25° С) в условиях сухого и влажного тропического климата.
Устройство и работа К505
В комплект встроены: амперметр и вольтметр электромагнитной системы, ваттметр ферродинамической системы, фазоуказатель, отдельный трансформатор тока, установленный в специальную ячейку.
Противодействующий момент подвижной части вольтметра создается растяжками Г 0,560 - 100 ГОСТ 9444-74 или Г 0,710 - 100 ГОСТ 9444-74, ваттметра - Г 1,100 - 100 ГОСТ 9444-74 или Г 1,250 - 100 ГОСТ 9444-74 и амперметра Г 0,900 - 100 ГОСТ 9444-74 или Г 1,00 -100 ГОСТ 9444-74.
Натяжение растяжек 0,75N для амперметра и вольтметра и 1,0N - для ваттметра.
Вторичная обмотка трансформатора УТТ-5М подключается при помощи отдельных проводников, поставляемых с комплектом, к зажимам фаз комплекта. Первичная обмотка создается при помощи навивки через центральное отверстие трансформатора УТТ-5М витков провода, соединяющего зажимы комплекта ГЕНЕРАТОР и НАГРУЗКА (для токов 15; 50 А подключение производится к зажимам трансформатора УТТ-5М).
Для измерения в трехпроводных цепях трехфазного тока схема комплекта имеет искусственный нуль. Две ветви образуются специальными сопротивлениями, третья ветвь образуется параллельными цепями вольтметра и ваттметра.
Амперметр и последовательная цепь ваттметра подключены ко вторичной обмотке встроенного трансформатора тока с номинальным током вторичной обмотки 5А.
Комплект имеет два зажима "2" и "3" с перемычкой для возможности подключения переменного тока к амперметру и ваттметру для поверки их без внутреннего трансформатора тока, для чего необходимо снять лицевую панель с обозначениями.
На лицевой панели комплекта помещены таблицы с ценами делений по току, напряжению и мощности в соответствии с принятыми номинальными величинами и с учетом коэффициентов трансформации измерительного трансформатора тока УТТ-5М.
Успокоение подвижной части ваттметров - жидкостное, амперметров и вольтметров - воздушное.
Длина шкалы приборов (110±10) мм. Осчет показаний приборов производится по стрелочным указателям.
Технические данные К505
| Параметры | Значения | ||||||
|---|---|---|---|---|---|---|---|
| Основные технические характеристики | |||||||
| Класс точности встроенных в комплект приборов | 0,5 | ||||||
| Класс точности трансформатора тока УТТ-5М | 0,2 | ||||||
| Номинальная область частот | 40-65 Гц | ||||||
| Рабочая область частот | при токах до 10 А 65-400 Гц (для 75 В); 65-500 Гц (для 150-600 В) |
||||||
| Номинальный ток параллельных цепей комплекта между зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен) | 10,5 мА | ||||||
| Предел допускаемой основной погрешности приборов комплекта в нормальной области частот от 40 до 65 Гц при измерении токов до 10 А включительно (без УТТ-5М), напряжений от 75 до 600 В и мощностей, соответствующих указанным величинам токов и напряжений, непосредственно после включения и в режиме длительной нагрузки, равен | ± 0,5% от конечного значения диапазона измерений | ||||||
| На пределе 30 В предел допускаемой основной погрешности приборов комплекта в нормальной области частот равен | ± 1,0% от конечного значения диапазона измерений | ||||||
| Предел допускаемой дополнительной погрешности приборов комплекта, вызванной изменением частоты от верхней границы нормальной области до любого значения в рабочей области частот, равен пределу допускаемой основной погрешности. | |||||||
| Время установления показаний приборов комплекта | не более 4 с. | ||||||
| Габаритные размеры | не более 505х330х190 мм. | ||||||
| Масса комплекта (с УТТ-5М) | не более 15 кг. | ||||||
| Мощность, потребляемая в последовательной цепи комплекта при частоте 40-65 Гц и номинальных токах 1 и 5 А | не превышает 4 ВА | ||||||
| Состав комплекта К505 | Комплект измерительный К505 - 1шт.; Трансформатор тока УТТ-5М - 1 шт.; Соединительные проводники - 2 шт. |
||||||
| Номинальный ток, А | Измеряемая мощность при номинальном напряжении, кВ | Примечание | |||||
| 30 В | 75 В | 150 В | 300 В | 450 В | 600 В | ||
| 0,5 | 0,015 | 0,0375 | 0,075 | 0,15 | 0,225 | 0,3 | Без трансформатора тока УТТ-5М |
| 1 | 0,03 | 0,075 | 0,15 | 0,3 | 0,45 | 0,6 | |
| 2,5 | 0,075 | 0,1875 | 0,375 | 0,75 | 1,125 | 1,5 | |
| 5 | 0,15 | 0,375 | 0,75 | 1,5 | 2,25 | 3 | |
| 10 | 0,3 | 0,75 | 1,5 | 3 | 4,5 | 6 | |
| 15 | 0,45 | 1,125 | 2,25 | 4,5 | 6,75 | 9 | С трансформатором тока УТТ-5М |
| 50 | 1,5 | 3,75 | 7,5 | 15 | 22,5 | 30 | |
| 100 | 3 | 7,5 | 15 | 30 | 45 | 60 | |
| 150 | 4,5 | 11,25 | 22,5 | 45 | 67,5 | 90 | |
| 200 | 6 | 15 | 30 | 60 | 90 | 120 | |
| 300 | 9 | 22,5 | 45 | 90 | 135 | 180 | |
| 600 | 18 | 45 | 90 | 180 | 270 | 360 | |
| Номинальный коэффициент мощности ваттметра | 1 | ||||||
| Номинальный ток, А | Номинальное активное сопротивление, Ом | Номинальная индуктивность, мГн | |||||
| 0,5 | 10 | 2,4 | |||||
| 1 | 3 | 0,7 | |||||
| 2,5 | 0,6 | 0,14 | |||||
| 5 | 0,12 | 0,04 | |||||
| 10 | 0,05 | 0,02 |
|||||
