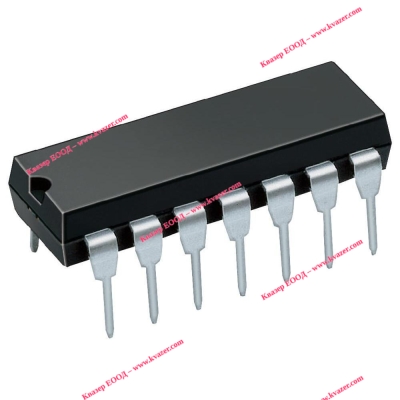

К155ТМ2 / 7474

Микросхемы К155ТМ2, КМ155ТМ2 (7474) содержат два независимых D-триггера, имеющих общую цепь питания. Триггера срабатывают по положительному фронту тактового сигнала. У каждого триггера есть входы D, S и R а также комплиментарные выходы Q и Q. Входы S и R — асинхронные, потому что они работают (сбрасывают состояние триггера) независимо от сигнала на тактовом входе; активный уровень для них — низкий. Сигнал от входа D передается на выходы Q и Q по положительному перепаду импульса на тактовом входе С (от Н к В). Чтобы триггер К155ТМ2, КМ155ТМ2 (7474 переключился правильно (т.е. согласно та6лицы), уровень на входе D следует зафиксировать заранее, перед приходом тактового перепада. Защитный интервал должен преврашать время задержки распространенная сигнала в триггере. Если на входы S и R триггеров одновременно подаются напряжения низкого уровня, состояние выходов Q и Q окажется неопределенным. Загрузить в триггер входные уровни В или Н (т.е. 1 или 0) можно, если на входы S и R подать направления высокого уровня.

Асинхронная установка нужного сочетания уровней на выходах получится,когда на входит S и Rподаны взаимнопротивоположные логические сигналы. В это время входы С и D отключены. Функциональное обозначение и цоколёвка микросхем К155ТМ2, КМ155ТМ2 (7474) показана рисунках.

Зарубежным аналогом микросхем К155ТМ2, КМ155ТМ2 являются микросхемы 7474, SN7474N, SN7474J.

Состояние тригера К155ТМ2, КМ155ТМ2 (7474)
