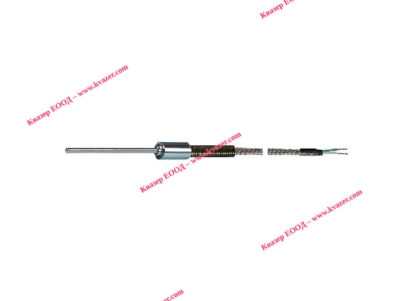

K тип NiCrNi Ф1х0100mm+3m кабел термодвойка мантелна 1100 °С ИЗОЛИРАНА

TCMI-K1x0100i+3m1100oC isolated - K тип NiCrNi Ф1х0100mm+3m кабел термодвойка мантелна 1100 ºC ИЗОЛИРАНА

В случай, че се налага използване на миниатюрна термодвойка и/или бързодействаща, с висока температурна устойчивост  от порядъка на 800, 1000 или кратковременно до 1100 оС, се използва този тип конструкция. Всички термодвойки, по позразбиране, са изолирани. В случая, допълнително сме поставили етикета ИЗОЛИРАНА, за да я различаваме от „заземения“ аналог на тази термодвойка, който е публикуван в същия раздел
Описание:

• КОД: TCMI-K1x0100i+3m1100oC isolated
• ОБХВАТ [oC]: 0 … 1100
• КОНСТРУКЦИЯ ТЕРМОДВОЙКА, активната част: МАНТЕЛ(MI)-минерално изолирани с пресован Магнезиев Окис (MgO) проводници, обвити в защитна устойчива мантелна обвивка:
• Тип на проводниците: K (NiCr-Ni)
• Диаметър на проводниците d[mm]: 0.15 … 0.20
• Материал на външната обвивка: Inconel 600 (2.4816)
• Диаметър външен, d[mm]: 1
• Дължина, L[mm]: 100
• TC нагряван край: изолирана от мантела

КОНСТРУКЦИЯ КАБЕЛ:

• Температурна устойчивост[оС]: 400
• Тип: удължителен, KX
• Код: KX-FG-FG-SSB-2x7x0.2mm
• Дължина, k[m]: 3
• Жила, бр: 2
• Жило, сечение[mm2]: 0,22
• Брой жички в жило: 7
• Диаметър на всяка жичка[mm]: 0,2
• Жило, изолация: стъкло оплетка
• Обща обвивка: стъкло оплетка
• Ширмовка, защитна: оплетка неръждаема стомана
• Цветен код: IEC: зелено/(-)бяло,(+)зелено
• ВРЪЗКА МАНТЕЛ-КАБЕЛ: неразглобяем маншон
• Маншон, прибл. размери [mm]: Ф8×31
• Аксесоар: Защитна пружинка против пречупване на кабела
