K тип NiCr-Ni 2x0.03 mm2 PTFE КАБЕЛ за миниатюрни термодвойки

KX-PTFE_PTFE-2x1x0.2 - K тип NiCr-Ni 2×0.03 кв.мм. PTFE КАБЕЛ за миниатюрни термодвойки

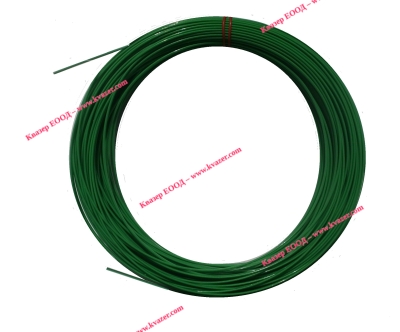

Кабела по дефиниция и по конструкция е удължителен/компенсационен, но основно се използва за направа  на  миниатюрни термодвойки тип К. Типичен пример за приложение е измерване на температурата на отделните електронни интегрални схеми по време на запояването им върху печатните платки.  Затова, освен снимка на кабела, сме добавили и снимка на типична конструкция термодвойка.
Описание:

• тип кабел: К тип NiCr-Ni /за К тип термодвойка/
• популярни наименования на термодвойката: Никел/хром-Никел, Хромел-Алумел, Chromel-Alumel, Nickel/Chromium-Nickel/Aluminium
• предназначение: основно за направа на миниатюрни термодвойки
• Клас на точност 1/което е по голямо/: +/-1.1 оС или +/-0.4%

• Работна температура: -200 … +260 °C

КОНСТРУКЦИЯ

• брой проводници: 2
• проводници материал: никел/хром(+NiCr), никел(-Ni)
• брой жички на проводник: 1
• диаметър  на всяка жичка: Ф0,2 mm (стандарт: AWG32)
• СЕЧЕНИЕ НА ВСЕКИ ПРОВОДНИК: 0.0314 mm²
• изолация на всеки проводник: тефлон PTFE
• външен диаметър на проводник с изолация: ~Ф0.5 mm
• цветен код проводници по IEC: (+NiCr)зелен; (-Ni)бял
• обща обвивка на проводниците: тефлон PTFE
• дебелина на обвивката: ~0,25 mm
• цветен код на обвивката по IEC: зелена
• оплетка външна: няма
• ВЪНШЕН ДИАМЕТЪР /ОВАЛЕН/ НА КАБЕЛА: Ф1.05~1.58 mm(+-0.25)
