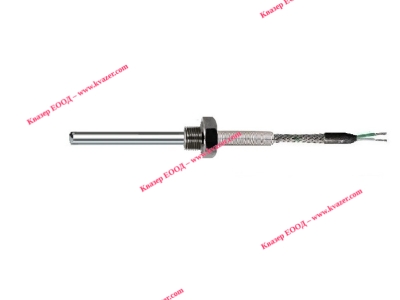

K тип Ф4x100mm+резба М8х1.25+5m кабел термодвойка мантелна 1100 °С
TCMI-K4x100M8-Inc5m - K тип Ф4x100mm+резба М8х1.25+5m кабел термодвойка мантелна 1100 °С
Много практична за високи температури, универсална и с малък диаметър, Ф4х 100mm тип K (NiCr-Ni) Мантелна Термодвойка Никел Хром-Никел(Хромел-Алумел) с кабел 5 метра. Присъединителна резба М8х1.25
Работна Температура 0 … 1100 °C
Информация
K тип Ф4x100mm+резба М8х1.25+5m кабел термодвойка мантелна 1100оС
Конструкция на мантелна термодвойка:
- Тип: K (NiCrNi)
- Проводници брой: 2
- Проводници материал: NiCrNi
- Проводници диаметър: (0.65 ±0.05)mm
- Минерална изолация: MgO с висока чистота 99.6%
- Материал на мантела: Inconel600
- Външен диаметър на мантела: 4 mm
- Дебелина на мантелната обвивка: (0.6±0.02) mm
- Температурен обхват: 0 … 1100 ° С
Конструкция на кабела, 5 m:
- Тип: KX (NiCrNi)
- Жила брой: 2
- Оцветяване IEC: положителен-зелен, отрицателен-бял
- Калибър на проводника (AWG): 24
- Брой жички в проводника/диаметър на жичката: 7 / 0.2 mm
- Изолация стъкло оплетка/дебелина: 0.31 mm
- Цялостна обвивка стъкло оплетка/дебелина: 0.25 mm
- Външна обвивка от неръждаема стомана, външен диаметър:
- 3.50 ± 0.25 mm
- Температурна устойчивост на кабела: 0 … 400 ° С
Мантела е термодвойка, поставена в температурно устойчива тръба. Във вътрешното пространство на тръбата, е впресована минерална изолация. Така получения мантелен проводник, може технологично да се изтегля до постигането на много малки диаметри, без това да се отрази на измерваното или устойчивостта на термодвойката. Благодарение на малките диаметри, се постига и поевтиняване от 2 до 3 пъти спрямо класическите термодвойки. Макар, че мантелния проводник много прилича на метална тръбичка, неговите свойства позволяват неколкократно огъване по подходящ радиус, така щото може да бъде положен по релефа на обекта.
