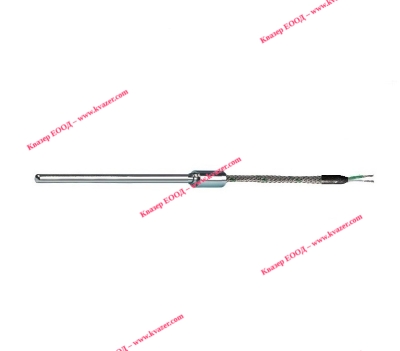

J тип FeCuNi Ф3х0200mm+2m кабел термодвойка мантел 800 ºC

J тип FeCuNi Ф3х0200mm+2m кабел термодвойка мантел 800 ºC
Мантела е  термодвойка, поставена в температурно устойчива тръба. Във вътрешното пространство на тръбата, е впресована минерална изолация. Така получения мантелен проводник,  може технологично да се изтегля до постигането на много малки диаметри, без това да се отрази на измерванто или устойчивостта на термодвойката.  Благодарение на малките диаметри, се постига и поевтиняване от 2 до 3 пъти спрямо класическите материалоемки термодвойки. Макар, че мантелния проводник много прилича на метална тръбичка, неговите свойства позволяват неколкократно  огъване по подходящ радиус, така щото да може да бъде положен по релефа на обекта.
Описание:

• J тип FeCuNi Ф3х0200mm+2m кабел термодвойка мантел 800 ºC
• КОД: TCMI-Jd3x0200+2m800oC
• ОБХВАТ [oC]: 0… 800
• КОНСТРУКЦИЯ ТЕРМОДВОЙКА, активната част:
• МАНТЕЛ(MI)-минерално изолиран проводник:
• Материал: SS316 (1.4571)
• Диаметър, d[mm]: 3
• Дължина, L[mm]: 200
• TC нагряван край: изолиран от мантела

КОНСТРУКЦИЯ КАБЕЛ:

• Температурна устойчивост[оС]: 400
• Тип: удължителен, JX
• Код: JX-FG-FG-SSB-2x7x0.2mm
• Дължина, k[m]: 2
• Жила, бр: 2
• Жило, сечение[mm2]: 0,22
• Брой жички в жило: 7
• Диаметър на всяка жичка[mm]: 0,2
• Жило, изолация: стъкло оплетка
• Обща обвивка: стъкло оплетка
• Ширмовка, защитна: оплетка неръждаема стомана
• Цветен код: IEC: черно/(-)бяло,(+)черно
• ВРЪЗКА МАНТЕЛ-КАБЕЛ: неразглобяем маншон
• Маншон, прибл. размери, mm Ф6×40
