Инвертор ATV12 0.18kW - 0.25hp - 200..240V Schneider Electric
Арт.№: 71670
1 от 2
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
194.8022
€
/
381.00
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни

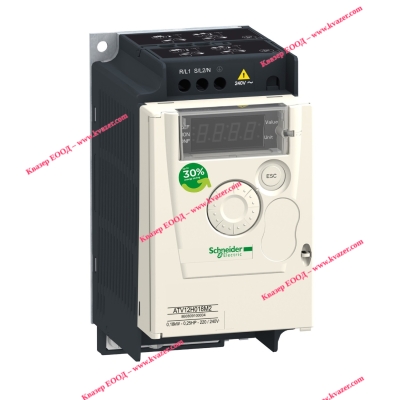

Характеристики Монофазен инвертор / Честотен регулатор ATV12 0.18kW - 0.25hp - 200..240V Schneider Electric
- Мощност на двигателя макс.: 0,18kW
- Изходно напрежение на инвертора: 3 x 230V AC
- Начин за програмиране: PC, клавиатура
- Изходна честота: 0,1...400Hz
- Брой аналогови входове: 1
- Брой аналогови изходи: 1
- Серия на производителя: ATV12
- Брой цифрови входове: 4
- Брой цифрови изходи: 2
- EAN: 3606480071089
Информация
| Гама на продукта | Altivar 12 |
|---|---|
| Тип продукт или компонент | Задвижване с променлива скорост |
| Специфично приложение на продукта | Опростена машина |
| Тип монтаж | Монтаж на шкаф |
| Протокол на комуникационния порт | Modbus |
| Честота на захранването | 50/60 Hz +/- 5 % |
| [Us] номинално захранващо напрежение | 200...240 V - 15...10 % |
| Nominal output current | 1,4 A |
| Моторна мощност в hp | 0,25 hp |
| Моторна мощност в kW | 0,18 kW |
| Моторна мощност в hp | 0,25 hp |
| EMC филтър | Вграден |
| Степен на защита IP | IP20 |
| Дискретен номер на вход | 4 |
|---|---|
| Дискретен номер на изход | 2 |
| номер на аналогов вход | 1 |
| номер на аналогов изход | 1 |
| Номер на реле | 1 |
| Физически интерфейс | 2-проводника RS 485 |
| Тип конектор | 1 RJ45 |
| Продължителен изходен ток | 1,4 A в 4 kHz |
| Вид достъп | Сървър Modbus сериен |
| Изходна честота | 0,5…400 Hz |
| Нива на скорост | 1…20 |
| продължителност на проба | 20 ms, толеранс +/- 1 ms за Цифров вход 10 ms за Аналогов вход |
| Грешка за линеарност | +/- 0.3 % от максималната стойност за Аналогов вход |
| Честотна резолюция | Аналогов вход: Конвертор A/D, 10 бита Обозначени единици: 0.1 Hz |
| Времева константа | 20 ms +/- 1 ms За смяна на референция |
| Скорост на предаване | 9.6 kbit/s 19.2 kbit/s #N/A |
| Предавателна рамка | RTU |
| Брой адреси | 1…247 |
| Формат на данните | 8 bits, configurable odd, even or no parity |
| Комуникационни услуги | Регистри за четене (03) 29 думи Записване на един регистър (06) 29 думи Записване на няколко регистъра (16) 27 думи Четене/записване на множество регистри (23) 4/4 думи Идентификация на четящо устройство (43) |
| Тип на поляризацията | Без съпротивление |
| 4 quadrant operation possible | False |
| Асинхронен мотор управляващ модул | Напрежение/честота - (V/f) Безсензорно векторно управление за поток Квадратично напрежение/честота съотношение |
| максимална изходна честота | 4 kHz |
| Преходен свръх въртящ момент | 150…170 % Въртящ момент на двигателя зависещ от честотния преобразувател и вида на мотора |
| Рампи за забавяне и ускоряване | U Линеен от 0 до 999.9 s Ш |
| Компенсация на приплъзване | Готов цвят във фабрика Регулируем |
| Превключвателни честоти | 2...16 kHz Регулируем 4...16 kHz с коефициент на намаляване |
| Номинална превключвателна честота | 4 kHz |
| Спиране до покой | Чрез DC инжекция |
| Brake chopper integrated | False |
| Линеен ток | 3,4 A при 100 V (Тежък режим) 2,8 A при 120 V (Тежък режим) |
| Максимален входящ ток | 2,8 A |
| Maximum output voltage | 240 V |
| Активна мощност | 0,7 kVA в 240 V (Тежък режим) |
| Максимален преходен ток | 2,1 A в течение на 60 s (Тежък режим) 2,3 A в течение на 2 s (Тежък режим) |
| Честота на мрежата | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| прогнозен линеен ток | 1 kA |
| Base load current at high overload | 1,4 A |
| Енергийно разсейване в W | Natural: 18,0 W |
| With safety function Safely Limited Speed (SLS) | False |
| With safety function Safe brake management (SBC/SBT) | False |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | False |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | False |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| Тип защита | Линейно захранващо наднапрежение #N/A Свръх ток между изходните фази и земята Защита от прегряване Късо между моторни фази Против фазова загуба на входа в трифазна версия Защита на термалния двигател чрез задвижването чрез н |
| затягащ момент | 0,8 N.m |
| Изолация | Електрическа между захранване и управление |
| Количество в комплект | Комплект от 1 бр. |
| Широчина | 72 mm |
| Височина | 143 mm |
| Дълбочина | 102,2 mm |
| Нето тегло на продукта | 0,7 kg |
| Допустима надморска височина | > 1000...2000 m С токов спад 1 % на 100 m <= 1000 m без понижаване на номиналните стойности |
|---|---|
| Работно положение | Вертикална +/- 10 градуса |
| Продуктови сертификати | NOM CSA C-отметка UL GOST RCM KC |
| Маркировка | CE |
| Стандарти | #N/A UL 618000-5-1 IEC 61800-5-1 IEC 61800-3 |
| Начин на сглобяване | На табелката |
| Електромагнитна съвместимост | Тест за устойчивост на електрически преход/разрушаван Ниво 4 conforming to IEC 61000-4-4 Тест за устойчивост на електростатичен разряд Ниво 3 conforming to IEC 61000-4-2 Устойчивост на смущения, разпространяващи се по прово Ниво 3 conforming to IEC 61000-4-6 Изпитване за устойчивост на електромагнитно поле с из Ниво 3 conforming to IEC 61000-4-3 Тест за устойчивост на пикове Ниво 3 conforming to IEC 61000-4-5 Тест за устойчивост на напр. спадове и прекъсвания conforming to IEC 61000-4-11 |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| Категория на защита | Class III |
| Обратна вртзка | Регулируем PID регулатор |
| Електромагнитна емисия | Емисии Environment 1 category C2 в съответствие с IEC 61800-3 2...16 kHz Шермован кабел Conducted emissions with integrated EMC filter Среда 1 категория C1 в съответствие с IEC 61800-3 2, 4, 8, 12 и 16 kHz Шермован кабел <5 m Conducted emissions with integrated EMC filter Environment 1 category C2 в съответствие с IEC 61800-3 2...12 kHz Шермован кабел <5 m Conducted emissions with integrated EMC filter Environment 1 category C2 в съответствие с IEC 61800-3 2, 4 и 16 kHz Шермован кабел <10 m Conducted emissions С допълнителен EMC филтър Среда 1 категория C1 в съответствие с IEC 61800-3 4...12 kHz Шермован кабел <20 m Conducted emissions С допълнителен EMC филтър Environment 1 category C2 в съответствие с IEC 61800-3 4...12 kHz Шермован кабел <50 m Conducted emissions С допълнителен EMC филтър околна среда 2 категория C3 в съответствие с IEC 61800-3 4...12 kHz Шермован кабел <50 m |
| Устойчивост на вибрации | 1 gn е = 13…200 Hz) съответстващ на IEC 60068-2-6 1.5 mm пик до пик е = 3…13 Hz) - Сваляне на у-вото он DIN шина - съответстващ на IEC 60068-2-6 |
| Устойчивост на удар | 15 gn за 11 ms съответстващ на IEC 60068-2-27 |
| Относителна влажност | 5…95 % без кондензация съответстващ на IEC 60068-2-3 5…95 % Без капеща вода съответстващ на IEC 60068-2-3 |
| Ниво на шум | 0 dB |
| Ниво на замърсяване | 2 |
| Температура на околния въздух при транспор | -25…70 C |
| Температура на околния въздух при работа | -10…40 C без понижаване на номиналните стойности 40…60 C с токов спад 2.2 % при °C |
| температура на околната среда за съхранениe | -25…70 C |
