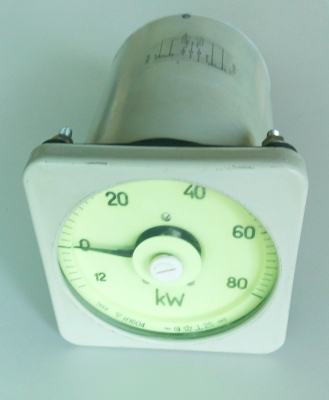

И1604 Ватметър трифазен 80KW
Арт.№: 50386
1 от 3
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
1110.00
лв.
/
567.53
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Ваттметр И1604 предназначен для измерения активной мощности в цепях трехфазного тока частотой 50Гц, 60Гц, 400Гц с неравномерной нагрузкой фаз.
- Габариты - 120х120х195мм.
- Класс точности - 2,5.
- Тряскопрочный, вибропрочный, ударопрочный.
- Длина шкалы - 185 мм; угол шкалы - 230°.
- Время успокоения подвижной части - не более 3с.
- Номинальный коэффициент мощности соsφ= 1.
Информация
Ватмер трифазен 80KW тип И1604 (И-1604, И 1604)
Ваттметр И1604 предназначен для измерения активной мощности в цепях трехфазного тока частотой 50Гц, 60Гц, 400Гц с неравномерной нагрузкой фаз.
- Габариты - 120х120х195мм.
- Класс точности - 2,5.
- Тряскопрочный, вибропрочный, ударопрочный.
Технические характеристики приборов ваттметры И1604:
Основные параметры приборов приведены в табл.1.
- Класс точности - 2,5.
- Длина шкалы - 185 мм; угол шкалы - 230°.
- Время успокоения подвижной части - не более 3с.
- Номинальный коэффициент мощности соsφ= 1.
Климатическое исполнение:
- И1604 - обычное;
- И1604Т - тропическое.
Категория размещения исполнения И1604Т3 - 3.
Таблица 1
|
Номинальный ток, А
|
Конечное значение диапазона измерений прибора ваттметр И1604, кВт, при номинальном напряжении, В
|
||
|
127В
|
220В
|
380В
|
|
|
5А
10А
30А
30А
50А
75А
100А
150А
200А
300А
400А
600А
|
1кВт
2кВт
4кВт
6кВт
10кВт
15кВт
20кВт
30кВт
40кВт
60кВт
80кВт
120кВт
|
2кВт
4кВт
8кВт
12кВт
20кВт
30кВт
40кВт
60кВт
80кВт
120кВт
150кВт
250кВт
|
3кВт
6кВт
12кВт
69кВт
30кВт
50кВт
60кВт
100кВт
120кВт
200кВт
250кВт
400кВт
|
| 750А |
150кВт
|
300кВт
|
500кВт
|
| 800А |
150кВт
|
300кВт
|
500кВт
|
| 1000А |
200кВт
|
400кВт
|
600кВт
|
| 1500А |
300кВт
|
600кВт
|
1000кВт
|
| 2000А |
400кВт
|
800кВт
|
1200кВт
|
| 3000А |
600кВт
|
1200кВт
|
2000кВт
|
| 4000А |
800кВт
|
1500кВт
|
1500кВт
|
| 5000А |
1000кВт
|
2000кВт
|
3000кВт
|
| 6000А |
1200кВт
|
2500кВт
|
4000кВт
|
| 5А |
0,15кВт-0-1кВт
|
0,3кВт-0-2кВт
|
0,5кВт-0-3кВт
|
| 10А |
0,3кВт-0-2кВт
|
0,6кВт-0-4кВт
|
1кВт-0-6кВт
|
| 20А |
0,6кВт-0-4кВт
|
1,2кВт-0-8кВт
|
2кВт-0-12кВт
|
| 30А |
1кВт-0-6кВт
|
2кВт-0-12кВт
|
3кВт-0-20кВт
|
| 50А |
1,5кВт-0-10кВт
|
3кВт-0-20кВт
|
5кВт-0-30кВт
|
| 75А |
2,5кВт-0-15кВт
|
5кВт-0-30кВт
|
8кВт-0-50кВт
|
| 100А |
3кВт-0-20кВт
|
6кВт-0-40кВт
|
10кВт-0-60кВт
|
| 150А |
5кВт-0-30кВт
|
10кВт-0-60кВт
|
15кВт-0-100кВт
|
| 200А |
6кВт-0-40кВт
|
12кВт-0-80кВт
|
20кВт-0-120кВт
|
| 300А |
10кВт-0-60кВт
|
20кВт-0-120кВт
|
30кВт-0-200кВт
|
| 400А |
12кВт-0-80кВт
|
25кВт-0-150кВт
|
40кВт-0-250кВт
|
| 600А |
20кВт-0-120кВт
|
40кВт-0-250кВт
|
60кВт-0-400кВт
|
| 750А |
25кВт-0-150кВт
|
50кВт-0-300кВт
|
80кВт-0-500кВт
|
| 800А |
25кВт-0-150кВт
|
50кВт-0-300кВт
|
80кВт-0-500кВт
|
| 1000А |
30кВт-0-200кВт
|
60кВт-0-400кВт
|
100кВт-0-600кВт
|
| 1500А |
50кВт-0-300кВт
|
100кВт-0-600кВт
|
150кВт-0-1000кВт
|
| 2000А |
60кВт-0-400кВт
|
120кВт-0-800кВт
|
200кВт-0-1200кВт
|
| 3000А |
100кВт-0-600кВт
|
200кВт-0-1200кВт
|
300кВт-0-2000кВт
|
| 4000А |
120кВт-0-800кВт
|
250кВт-0-1500кВт
|
400кВт-0-2500кВт
|
| 5000А |
150кВт-0-1000кВт
|
300кВт-0-2000кВт
|
500кВт-0-3000кВт
|
| 6000А |
200кВт-0-1200кВт
|
400кВт-0-2500кВт
|
600кВт-0-4000кВт
|
Включение прибора ваттметр И1604 в параллельных цепях:
- с номинальным напряжением 127В и 220В непосредственное;
- с номинальным напряжением 380В - непосредственное или через трансформатор напряжения 380В/127В (только для частоты 50Гц);
Включение прибора ваттметр И1604 в последовательных цепях - через трансформаторы тока с вторичной обмоткой на 5А или 1А и через трансформаторы тока с вторичной обмоткой на 5А.
Изменение показаний прибора, вызванное отклонением частоты от номинал на ±10%, не превышает 0,8 значения допускаемой основной погрешности;
- при отклонении напряжения от номинального на ±20% - не превышает допускаемой основной погрешности;
- при отклонении температуры окружающего воздуха от нормальной на каждые 10К - не превышает ±1,2%;
- под влиянием внешнего магнитного поля напряженностью 400А/м - не превышает 0,4 значения допускаемой основной погрешности.
Габаритные размеры прибора ваттметр И1604 - 120x120x195мм.
Масса - 2,7кг.
Наработка на отказ прибора ваттметр И1604 - не менее 24000 часов.
