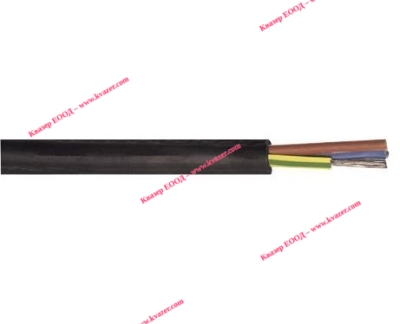

Гъвкав шлангов кабел с каучукова изолация и обвивка H05RR-F (ШКПЛ) 3x4.00кв.мм.
Гъвкав шлангов кабел с каучукова изолация и обвивка H05RR-F (ШКПЛ) 3x4.00кв.мм.
Каучукови кабели лек тип за захранване на подвижни и неподвижни потребители и електрически уреди
- Тип и волтаж: H05RR-F (ШКПЛ) 0.3/0.5кV
- Брой жила: 3
- Сечение: 4,0
- Тегло: 0.25 kg/m
Разпродадени! виж Гъвкав шлангов кабел с каучукова изолация и обвивка H07RN-F (ШКПТ) 3x4 mm²
Информация
ПРИЛОЖЕНИЕ
Каучукови кабели лек тип за захранване на подвижни консуматори и съоръжения, при ниски и средни механични
натоварвания; на командни и сигнални устройства и на електрически уреди с напрежение до 500 V.
За номинално напрежение U0/U – 0,3/0,5 kV с честота 50 Hz.
ОСНОВНИ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Цветна маркировка на жилата по HD 308 S2:
2-жилни – син, кафяв;
3-жилни – кафяв, черен, сив или жълтозелен, син, кафяв;
4-жилни – син, кафяв, черен, сив или жълтозелен, ка- фяв, черен, сив.
5-жилни – син, кафяв, черен, сив, черен или жълтозе- лен, син, кафяв, черен, сив.
Максимално допустима работна температура на жила- та +60°С.
Максимално допустима температура в режим на к.с. с продължителност до 5sec. +200°С.
Температура на експлоатация при:
– неподвижно полагане от -40°С до +60°С;
– подвижно полагане от -25°С до +60°С Изпитвателно напрежение 2,0 kV АС, 50 Hz. Минимален радиус на
огъване 12 Dk.
Максимално допустимо усилие на опън при полагане – N: 15 N/mm2 x n x S,
където:
n – брой на жилата;
S – в mm2.
КОНСТРУКЦИЯ – СЪГЛАСНО DIN VDE 0282-4
1. Токопроводими Cu или калайдисани многожични жила с клас на гъвкавост 5 по VDE 0295 (IEC 60228).
2. Изолация на жилата от каучуков компаунд тип EI4 по VDE 0282-1.
3. Външна обвивка от каучуков компаунд тип EM-2 (CРЕ) за H05RN-F и тип EM-3 (EPR) за H05RR-F по VDE 0282-1 – черна.
ОБОЗНАЧЕНИЕ:
Н – хармонизиран стандарт;
05 – номинално напрежение 300/500 V;.
R – изолация от етилен-пропилен каучук; R – обвивка от етилен-пропилен каучук; N – обвивка от хлоропрен каучук;
F – проводник от гъвкави жички;
CPE (CR) – хлоропрен каучук;
лен-пропилен каучук.
СПЕЦИАЛНИ ХАРАКТЕРИСТИКИ
Устойчивост на многократно огъване – 15000 възвратно постъпателни движения или 30000 единични движения.
Изпитания на кабела по DIN VDE 0472 за:
* Неразпространение на горенето – клас В по VDE 0472-804 и IEC 60332-1;
* Маслоустойчивост на обвивката – клас А по VDE 0472-803;
* Устойчивост на озон – клас А по VDE 0472-805
