ДТЗ DDA204 AC 0.3 A / ABB

Чиста ДТЗ

Дефектнотокова защита без прекъсвач (ДТЗ), наричана още и Диференциалнотокова защита се използва за управление и разединяване на електрически вериги, за защита на потребителите срещу директен и индиректен допир както и за защита на електрическите вериги от нарушаване на изолацията.

Дефектнотокови защити - модул DDA 200, тип AC; номинален ток на утечка IDn 30/300mA Дефектнотокови модули за асемблиране заедно с миниатюрни автоматични прекъсвачи от серия S200.

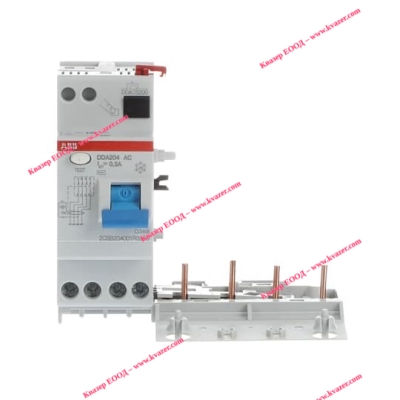

DDA204 AC-25/0.3 Residual Current Device Block

The RCD block DDA200 series is suitable for assembly with MCBs S200 series and S300P. It assures protection against the effects of sinusoidal alternating and direct pulsating earth fault currents, providing the best compromise between safety and continuity in the service thanks to the resistance to unwanted trippings. Protection against indirect contacts and additional protection against direct (with sensitivity = 30 mA) contacts. Applications: residential, commercial, industrial.

 Technical

• Standards: IEC/EN 61009 Ann. G

• Type of Residual Current: AC type

• Rated Voltage (Ur): 230/400 V

• Rated Operational Voltage: 230/400 V

• Rated Insulation Voltage (Ui): 500 V

• Rated Impulse Withstand Voltage (Uimp): 4 kV

• Rated Current (In): 25 A

• Rated Residual Current: 300 mA

• Leakage Current Type: AC

• Rated Frequency (f): 50 … 60 Hz

• Power Loss: 3 W

• Power Supply Connection: Arbitrary

• Electrical Endurance: 10000 cycle

• Number of Poles: 4

• Operating Characteristic: Instantaneous

• Options Provided: -

• Connecting Capacity: Rigid 16 ... 16 mm² / Flexible 16 ... 16 mm²

Свързване:

При монофазни инсталации към входа на устройството свързваме фазовия и нулевия проводник, като на изхода фазата се свързва към защита от претоварване, а нулата - директно към веригата.

При трифазни системи принципът е подобен с тази разлика, че на входа имаме три вместо един фазови проводника, към чиито изход се свързва прекъсвач. Нулевият проводник се свързва към общия клеморед, а не пряко към инсталацията. Примерна схема на свързване може да видите тук:

Подчертаваме, че ако става въпрос за двужилна конструкция, устройството няма да сработи правилно, а трябва да е прекара допълнителен кръг с трето жило. При всички положения трябва да има заземителен проводник, интегриран към конструкцията, който да подсигурява безопасността на протичащите електрически процеси. Нулевият (N) и заземителният проводник (PE) не трябва да са свързани никъде помежду си
