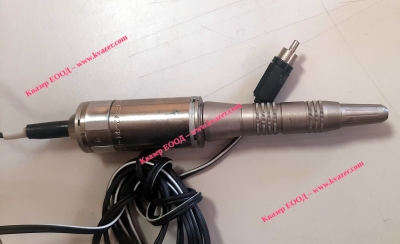

ДПР-42-Ф1-03 електродвигател

ДПР-42-Ф1-03

Электродвигатель коллекторный ДПР-42-Ф1-03 постоянного тока с возбуждением от постоянных магнитов без стабилизации частоты вращения на номинальное напряжение питания 27 В, мощностью 2,3 Вт с фланцевым креплением и одним выходным концом вала.

Предназначен для работы в качестве силового двигателя для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия.

Двигатель ДПР-42-Ф1-03 используется в системах автоматики, радиоэлектроники и телемеханики в качестве привода различных механизмов в оборудовании общего и специального назначения.

Электродвигатель реверсивный, обеспечивает работу при обоих направлениях вращения вала.

Исполнение двигателя фланцевое, крепление производится с помощью винтов.

Режим работы - продолжительный.

Рабочее положение двигателя в пространстве произвольное.

Маркируется цифро-буквенным кодом на корпусе.

Электродвигатель допускает эксплуатацию при температуре окружающей среды от -60 до +70 °С, атмосферном давлении от 535 до 3040 ГПа, относительной влажности 98 % при 40 °С.

Устойчив к воздействию вибрации в диапазоне частот 5-2000 Гц с ускорением до 10 g и ударных нагрузок до 50 g.

Гарантийный срок хранения двигателя ДПР-42-Ф1-03 - не менее 12 лет со дня приёмки заказчиком.

Категория качества:  «ВП».

Технические условия:

 - приёмка «5» - ОСТ16 0.515.007-74.

Расшифровка маркировки электродвигателя:

ДПР-42-Ф1-03

• ДПР - электродвигатель коллекторный с возбуждением от постоянных магнитов, с полым бескаркасным якорем;
• 42 - номер габарита;
• Ф1 - конструктивное исполнение: Ф1 - с фланцевым креплением и одним выходным концом вала;
• 03 - порядковый номер исполнения по номинальным данным.

Технические и эксплуатационные характеристики двигателя ДПР-42-Ф1-03:

• Напряжение питания, В ...... 27
• Номинальная мощность, Вт ...... 2,3
• Частота вращения, об/мин ...... 4500
• Номинальный вращающий момент, мН*м ...... 4,9
• Пусковой момент, мН*м ...... 12,8
• Потребляемый ток, А ...... 0,2
• Пусковой ток, А ...... 1,15
• Коэффициент полезного действия, % ...... 43
• Гарантийная наработка, ч ..... 2500
• Масса, кг ...... 0,1
