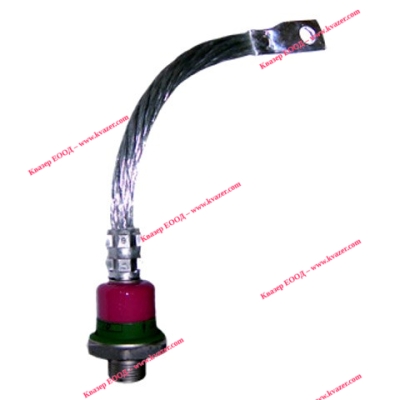

Диод В200-13 1300V, 200A

Максимально допустимый средний прямой ток(Iпрсрmax), А:

200

при:

• Температура корпуса диода, °C:

100

Максимально допустимое импульсное
повторяющееся обратное напряжение(Uобрипmax), В^*:

200-1600

Максимально допустимое постоянное
обратное напряжение(Uобрmax), В^*:

150-1200

Максимально допустимый ударный ток(Iпрудmax), А:

6000

при:

• Длительность импульса тока(tи), мс:

• Температура, °C:

10
25

Максимальная рабочая частота(fmax), кГц:

2

при:

• Постоянный (средний) прямой ток диода(Iпр(Iпрср)), А:

• Температура, °C:

160
25

Максимальная температура перехода(Tпmax), °C:

140

Импульсное (постоянное) прямое напряжение(Uпри(Uпр)), В:

1,35

при:

• Импульсный (постоянный) прямой ток(Iпри(Iпр)), А:

• Температура, °C:

628
25

Время обратного восстановления(tвособр), мкс:

15

при:

• Импульсный прямой ток(Iпри), А:

• Импульсное обратное напряжение(Uобри), В

• Импульсный обратный ток(Iобри), мА:

• Скорость нарастания прямого тока(diпр/dt), А/мкс:

• Температура, °C:

200
100
–
5
Tпmax

Повторяющийся импульсный (постоянный)
обратный ток(Iобрип(Iобр)), мА^*:

8

Тепловое сопротивление переход-корпус(RΘп−к), °C/Вт^*:

0,13
