Диод ДЧ171-320-9-3 - 900V/320A

Основные технические параметры ДЧ171-320-11:

ДЧ171-320-11
Диод быстровосстанавливающийся кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 16 кГц, в которых требуются малые времена обратного восстановления и малые заряды восстановления, а также в импульсных устройствах.

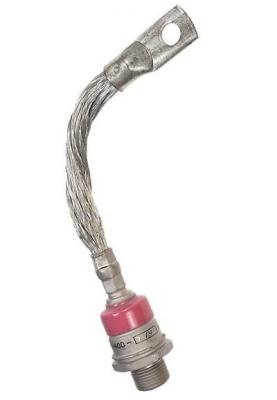

Выпускаются в металлокерамическом корпусе с гибким выводом, прямой и обратной (со знаком Х) полярностей.
Средний прямой ток - 320 А
Импульсное обратное напряжение 1100 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Габаритные размеры:
- общая длина - 290 мм
- длина шпильки - 19 мм
- резьба - М24
Масса диода не более 510 г.
Тип применяемого охладителя - O181, O281, OM105.

Структура условного обозначения:
ДЧ171-320-11-Х
ДЧ - диод быстровосстанавливающийся;
1 - порядковый номер модификации конструкции;
7 - обозначение диаметра корпуса диода;
1 - обозначение конструктивного исполнения корпуса диода;
320 - максимально допустимый средний ток в открытом состоянии, А;
11 - класс по обратному повторяющемуся напряжению;
Х - гуппа по времени обратного восстановления.
