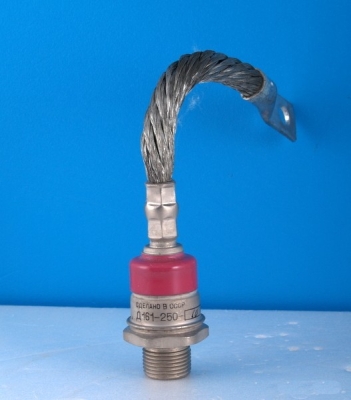

Диод Д161-250-7 700V/250A
Мощни изправителни диоди Д 161-250-7 700V 250A
- Модел: Д161-250-7
- Тип: изправителен, мощен
- Максимално обратно напрежение: 700 V
- Ток в права посока: 250 A
- Максимална температура на прехода: 190°C
- Структура на полупроводника: анод на болта
- Монтаж: с радиатор О161-80
Информация
Д161-250-7
Диод кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.
Выпускаются в металлокерамическом корпусе с гибким выводом, прямой и обратной (со знаком Х) полярностей.
У диодов прямой полярности анодом является основание корпуса, обратной полярности - гибкий вывод.
Средний прямой ток - 250 А
Повторяющееся импульсное обратное напряжение - 700 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Габаритные размеры:
- общая длина - 240 мм
- длина шпильки - 16 мм
- резьба - М20
Масса диода не более 298 г.
Климатическое исполнение по ГОСТ 15150: УХЛ2, Т2.
Тип корпуса: SD6.
Технические условия: ТУ16-2006 ИЕАЛ.432000.058ТУ.
Структура условного обозначения:
Д161-250-7
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса диода;
1 - обозначение конструктивного исполнения корпуса диода;
250 - максимально допустимый средний ток в открытом состоянии, А;
7 - класс по обратному повторяющемуся напряжени
