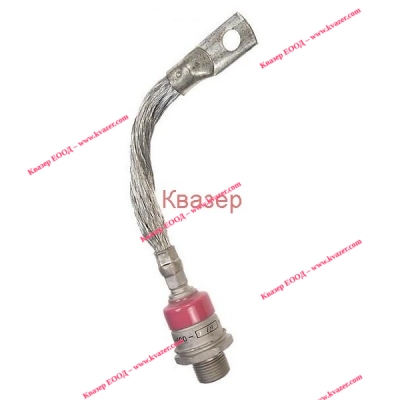

Диод Д161-200-7 700V 200A
Диод Д 161-200-7 изправителен диод 700V/200A
- Тип диод: изправителен
- Обратно макс. напрежение: 700 V
- Ток в права посока: 200 A
- Монтажна резба: M20
- Структура на полупроводника: анод на болта, катод на въже
- Механичен монтаж: завиване върху радиатор
Информация
Основные технические параметры Д161-200-7:
Д161-200-7
Диод кремниевый диффузионный.
Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц.
Выпускаются в металлокерамическом корпусе с гибким выводом, прямой и обратной (со знаком Х) полярностей.
У диодов прямой полярности анодом является основание корпуса, обратной полярности - гибкий вывод.
Средний прямой ток - 200 А
Повторяющееся импульсное обратное напряжение - 700 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.
Габаритные размеры:
- общая длина - 240 мм
- длина шпильки - 16 мм
- резьба - М20
Масса диода не более 298 г.
Тип применяемого охладителя - O171, O371, OM101.
Структура условного обозначения:
Д161-200-7
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса диода;
1 - обозначение конструктивного исполнения корпуса диода;
200 - максимально допустимый средний ток в открытом состоянии, А;
7 - класс по обратному повторяющемуся напряжению
