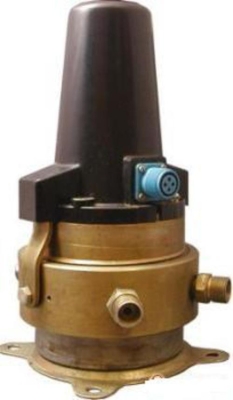

Диференциални манометри, преобразователи DM-3583M
Информация
Преобразователь ДМ-3583М предназначен для преобразования разности давлений в выходной унифицированный сигнал взаимной индуктивности с линейной зависимостью.
Преобразователи ДМТ-3583М, ДМТ-3583М2, ДМТ-3583МЗ, ДМТ-3583М-ЕХ предназначены для преобразования разности давлений в выходные унифицированные сигналы постоянного тока с линейной зависимостью.
Преобразователь ДМТ-3583М11 предназначен для преобразования разности давлений в выходные унифицированные сигналы постоянного тока с линейной зависимостью и индикации значения разности давлений на цифровом электронном табло.
Преобразователь ДМТ-3583М12 предназначен для преобразования разности давлений в выходные унифицированные сигналы постоянного тока с квадратичной зависимостью; интегрирования расхода во времени с цифровым отсчетом результата интегрирования электромеханическим счетчиком (СИ-206) и индикации значения разности давлений или значения расхода на цифровом электронном табло (в зависимости от положения тумблера).
Область применения преобразователей ДМ-3583М:
Преобразователи применяются в системах контроля, регулирования и управления технологическими процессами при измерении: - расхода жидкости, газа или пара по разности их давлений в сужающих устройствах; - разности вакуумметрических или избыточных давлений; - уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлениями.
|
Наименование параметра |
Значения параметров |
||||||
|
ДМ- 3583М |
МТ- 3583М- |
ДМТ- 3583М2 |
ДМТ- 3583М-ЕХ |
ДМТ- 3583МЗ |
ДМТ- 3583М11 |
ДМТ- 3583М12 |
|
|
Верхние номинальные пределы измерения, кПа |
1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 63; 100; 160; 250; 400; 630 |
||||||
|
Предельно допустимое рабочее избыт. давление, мПа |
16; 25 |
||||||
|
Выходные сигналы, мГн, мА |
0-10 |
0-5 ; 0-20 ; 4-20 |
5-0; 20-0; 20-4 |
0-5; 4-20 |
|||
|
Предел допустимой приведенной основной погрешности преобразования, % |
±1,0 ±1,5 |
±1,0 |
±0,6 |
||||
|
Предел допустимой приведенной основной погрешности показаний значения разности давлений, % |
|
±0.6 |
|||||
|
Предел допустимой приведен-ной основной погрешности показаний значения расхода, % |
|
±0.б |
|||||
|
Предел допустимой приведенной основной погрешности интегрирования, % |
|
±0.6 |
|||||
|
Питание: |
|
|
|
|
|||
|
Потребляемая мощность, ВА |
1.5 |
10(*) |
10 |
10 |
10(*) |
15 |
15 |
|
Температура эксплуатации: °С |
-30…+ 50 |
||||||
|
Относительная влажность, % |
95, для ДМ-3583М, ДМ-3583М2, ДМ-3583М-Ех |
||||||
|
Габаритные размеры, мм |
180 х 192 х 302(ДМ-3583М) |
||||||
|
Масса, кг |
12 |
15(*) |
15,5 |
15 |
15(*) |
15 |
15,2 |
