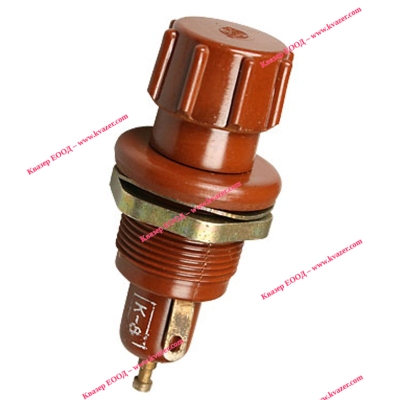

Държач / гнездо за предпазител 7x30mm, ДПК 1-1

ДПК1-1

Держатель предохранителя ДПК1-1 предназначен для установки в нём вставки плавкой диаметром 7 и длинной 30 миллиметров с целью защиты оборудования от токов перегрузки и короткого замыкания.

Используется для работы в электрических сетях постоянного и переменного тока напряжением до 250 В и током до 5 А.

Держатель предохранителя ДПК1-1 применяется для работы в радиоэлектронном аппаратуре и электрических распределительных устройствах специального и общепромышленного назначения.

Тип устанавливаемых в держатель вставок плавких - ПК30.

Способ крепления держателя в оборудовании - при помощи гайки.

Способ присоединения проводов к контактным выводам держателя - пайка.

Режим работы - продолжительный.

Положении в пространстве - любое.

Габаритные размеры держателя:    - диаметр - 24 мм;    - длина -  55 мм.

Изготавливается в климатическом исполнении «Т» и «В» и для умеренного и холодного климата «УХЛ» по ГОСТ 15150-69.

Держатель ДПК1-1 допускает эксплуатацию при температуре окружающей среды от -60 до +85 °С и относительной влажности воздуха 98 % при температуре +25 °С.

Устойчив к воздействию вибрации в диапазоне частот 1-3000 Гц с ускорением  до 20 g и многократных ударных нагрузок до 200 g.

Минимальный срок сохраняемости держателя предохранителя ДПК1-1 - не менее 15 лет. Категория качества: «ОТК», «ВП».

Технические условия:   - приёмка «1» АГ0.481.307ТУ;   - приёмка «5» ГА0.481.012ТУ.

Основные технические и эксплуатационные характеристики держателя предохранителя ДПК1-1:

• Максимальный рабочий ток ...... 5 А;
• Максимальное рабочее напряжение ...... 250 В;
• Допустимая  частота тока ...... 50-2000 Гц;
• Сопротивление контакта, не более ...... 0,01 Ом;
• Электрическая прочность изоляции ...... 1500 В;
• Сопротивление изоляции, не менее ...... 1000 МОм;
• Повышенная рабочая температура ...... 85 °С;
• Пониженная рабочая температура ...... минус 60 °С;
• Гарантийный срок с даты изготовления, не менее ...... 15 лет;
• Гарантийная наработка  течении гарантийного срока, не менее ...... 10000 ч;
• Количество смен вставок плавких ...... 400;
• Масса, не более ...... 30 г.

Расшифровка маркировки держателя предохранителя:

ДПК1-1 ДП - держатель предохранителя;

К - с круглым наконечником;

1 - цифра, определяющая тип держателя;

1 - цифра, указывающая на типоразмер присоединяемой вставки плавкой (7х30мм);

В - климатическое исполнение: «Т» -  тропическое, «В» - всеклиматическое, отсутствие буквы - исполнение «УХЛ».
