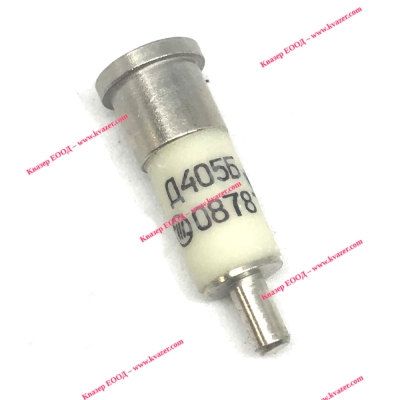

Д405Б СВЧ ДИОД
Д 405 Б Смесителен точков СВЧ диод 8.2-14.2GHz 5mW
Макси. параметри при T = + 25 °C
- Честотен обхват: 8,2 ... 14,2GHz
- Загуба не повече: 6.5dB
- Изходен ректифициран ток: 1mA
- Съотношение на шума: 2
- Съотношение напрежение / вълна на напрежението: 1.7
- Изходно съпротивление: 300 ... 500Ω
- Разсейване на мощност: 5 mW
- Импулсно разсейване на мощност: 300mW
- Температурен обхват: -60 ... + 100 °С
Информация
Д405Б
Диод Д405Б кремниевый точечный смесительный.
Предназначен для применения в преобразователях частоты на длине волны 3 см.
Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип диода и схема соединения приводятся на корпусе.
Диоды прямой полярности: Д405, Д405А, Д405Б.
Диоды обратной полярности: Д405АП, Д405БП.
Диоды, подобранные в пары: Д405АР, Д405БР, Д405АПР, Д405БПР.
Масса диода не более 4.5 гр.
Тип корпуса: КД-113.
Категория качества: «ВП», «ОС».
Технические условия:
- приемка «ВП» ТР3.360.006ТУ;
- приемка «ОС» ТР3.360.006ТУ/Д5; аА0.339.190ТУ.
Гарантийный срок хранения - 12 лет с даты приемки, а в случае перепроверки изделия - с даты перепроверки.
Основные технические параметры СВЧ диода Д405Б:
• Выпрямленный ток: не менее 1 мА;
• Нормированный коэффициент шума: 8,5 дБ;
• Выходное шумовое отношение: не более 2;
• Коэффициент стоячей волны по напряжению: не более 1,4;
• Выходное сопротивление: 300...450 Ом;
• Непрерывная рассеиваемая СВЧ-мощность: 5 мВт;
• Импульсная рассеиваемая мощность: 300 мВт;
• Температура окружающей среды: -60...+100 °С
