Д243
Д 243 диод 200V 10A
- Тип диод: изправителен
- Обратно макс. напрежение: 200V
- Напрежение в права посока при If: 1,25V
- Ток в права посока: 10A
- Монтаж: THT
Информация
Диоды Д243 кремниевые, диффузионные.
Предназначены для преобразования переменного напряжения частотой до 1,1 кГц.

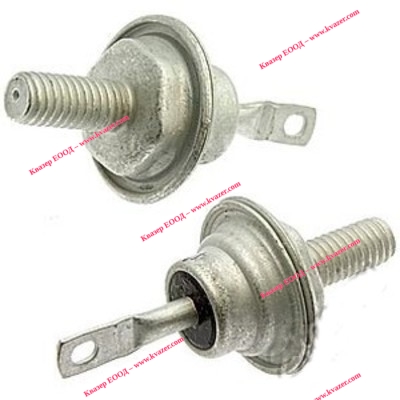

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диодов с комплектующими деталями не более 18 г.
Технические условия: аА0.336.206 ТУ.
Основные технические характеристики диода Д243:
• Uoбp max - Максимальное постоянное обратное напряжение: 200 В;
• Inp max - Максимальный прямой ток: 10 А;
• fд - Рабочая частота диода: 1,1 кГц;
• Unp - Постоянное прямое напряжение: не более 1,25 В при Inp 10 А;
• Ioбp - Постоянный обратный ток: не более 3000 мкА при Uoбp 200 В
Основные технические характеристики диодов Д243, Д243А, Д243Б:
| Диод | Uпр/Iпр | Ioбр | t вос обр | Uобр max | Uобр имп max | Iпр max | Iпр имп max | Cд | fд max | Т |
|---|---|---|---|---|---|---|---|---|---|---|
| В/А | мА | мкс | В | В | А | А | пФ | кГц | °C | |
| Д243 | 1,25/10 | 3 | - | - | 200 | 10 | - | - | 1,1 | -60...+130 |
| Д243А | 1,0/10 | 3 | - | - | 200 | 10 | - | - | 1,1 | -60...+130 |
| Д243Б | 1,5/5 | 3 | - | - | 200 | 5 | - | - | 1,1 | -60...+130 |
Условные обозначения электрических параметров диодов:
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• tвoc обр - Время обратного восстановления;
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Сд - Общая емкость диода;
• fд max - Максимальная рабочая частота диода;
• Т - температура окружающей среды.
