Д242А
Арт.№: 3172
1 от 2
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
2.00
лв.
/
1.02
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики Д 242 А диод 100V 10A
- Тип диод: изправителен
- Обратно макс. напрежение: 100V
- Напрежение в права посока при If: 1V
- Ток в права посока: 10A
- Резба - М6
- Катод на болта
Информация

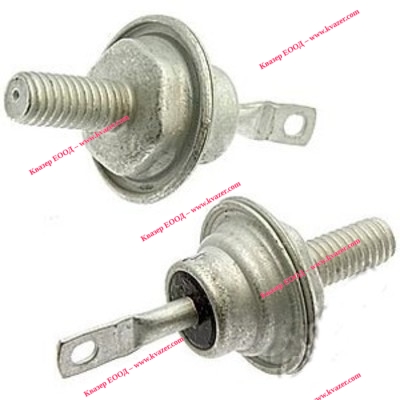

Диоды Д242А кремниевые, диффузионные.
Предназначены для преобразования переменного напряжения частотой до 1,1 кГц.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диодов с комплектующими деталями не более 18 г.
Тип корпуса: КДЮ-11-4.
Технические условия: аА0.336.206 ТУ.
Основные технические характеристики диода Д242А:
- Uoбp max - Максимальное постоянное обратное напряжение: 100 В;
- Inp max - Максимальный прямой ток: 10 А;
- fд - Рабочая частота диода: 1,1 кГц;
- Unp - Постоянное прямое напряжение: не более 1 В при Inp 10 А;
- Ioбp - Постоянный обратный ток: не более 3000 мкА при Uoбp 100 В
Основные технические характеристики диодов Д242, Д242А, Д242Б:
| Диод | Uпр/Iпр | Ioбр | t вос обр | Uобр max | Uобр имп max | Iпр max | Iпр имп max | Cд | fд max | Т |
|---|---|---|---|---|---|---|---|---|---|---|
| В/А | мА | мкс | В | В | А | А | пФ | кГц | °C | |
| Д242 | 1,25/10 | 3 | - | - | 100 | 10 | - | - | 1,1 | -60...+130 |
| Д242А | 1,0/10 | 3 | - | - | 100 | 10 | - | - | 1,1 | -60...+130 |
| Д242Б | 1,5/5 | 3 | - | - | 100 | 5 | - | - | 1,1 | -60...+130 |
Условные обозначения электрических параметров диодов:
- Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него; Iобр- Обратный ток диода при предельном обратном напряжении;
- tвoc обр - Время обратного восстановления;
- Uoбp max - Максимальное постоянное обратное напряжение;
- Uобр имп max - Максимальное импульсное обратное напряжение;
- Inp max - Максимальный прямой ток;
- Inp имп max - Максимальный импульсный прямой ток;
- Сд - Общая емкость диода;
- fд max - Максимальная рабочая частота диода;
- Т - температура окружающей среды.
