Характеристики Д 237 А, Диод 200V, 300mA
Информация
Д237А
Диоды Д237А кремниевые, диффузионные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 1 кГц.
Используются для работы в радиотехнических и электронных устройствах специального назначения.

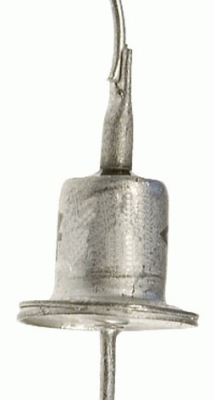

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Тип корпуса: КДЮ-9-1, масса не более 2,0 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ВП», «ОСМ», «ОС».
Технические условия:
- приемка «ВП» ТР3.362.021ТУ;
- приемка «ОСМ» ТР3.362.021ТУ, П0.070.052;
- приемка «ОС» ТР3.362.021ТУ, аА0.339.190ТУ.
Гарантийный срок хранения не менее 25 лет.
Срок хранения исчисляется с даты изготовления, а для стабилитронов подвергавшихся перепроверки - с даты перепроверки.
Диоды Д237А кремниевые, диффузионные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 1 кГц.
Используются для работы в радиотехнических и электронных устройствах специального назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Тип корпуса: КДЮ-9-1, масса не более 2,0 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ВП», «ОСМ», «ОС».
Технические условия:
- приемка «ВП» ТР3.362.021ТУ;
- приемка «ОСМ» ТР3.362.021ТУ, П0.070.052;
- приемка «ОС» ТР3.362.021ТУ, аА0.339.190ТУ.
Гарантийный срок хранения не менее 25 лет.
Срок хранения исчисляется с даты изготовления, а для стабилитронов подвергавшихся перепроверки - с даты перепроверки.
Зарубежный аналог: 1N441, 1N553, 1N602, K2C5.
Основные технические характеристики диода Д237А:
• Uoбp max - Максимальное постоянное обратное напряжение: 200 В;
• Inp max - Максимальный прямой ток: 300 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 300 мА;
• Ioбp - Постоянный обратный ток: не более 50 мкА при Uoбp 200 В
Основные технические характеристики диода Д237А:
• Uoбp max - Максимальное постоянное обратное напряжение: 200 В;
• Inp max - Максимальный прямой ток: 300 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 300 мА;
• Ioбp - Постоянный обратный ток: не более 50 мкА при Uoбp 200 В
Характеристики диодов Д237А, Д237Б, Д237В, Д237Д, Д237Е, Д237Ж:
| Диод | Uпр/Iпр | Ioбр | t вос обр | Uобр max | Uобр имп max | Iпр max | Iпр имп max | fд max |
|---|---|---|---|---|---|---|---|---|
| В/мА | мкА | мкс | В | В | мА | А | кГц | |
| Д237А | 1/300 | 50 | - | 200 | 200 | 300 | 10 | 1 |
| Д237Б | 1/300 | 50 | - | 400 | 400 | 300 | 10 | 1 |
| Д237В | 1/100 | 50 | - | 600 | 600 | 100 | 10 | 1 |
| Д237Д | - | 50 | - | 1000 | 1000 | - | 10 | 1 |
| Д237Е | 1/400 | 50 | - | 200 | 200 | 400 | 10 | 1 |
| Д237Ж | 1/400 | 50 | - | 400 | 400 | 400 | 10 | 1 |
Условные обозначения электрических параметров диодов:
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;• Iобр- Обратный ток диода при предельном обратном напряжении;
• tвoc обр - Время обратного восстановления;
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Сд - Общая емкость диода;
• fд max - Максимальная рабочая частота диода;
• Т - температура окружающей среды.
