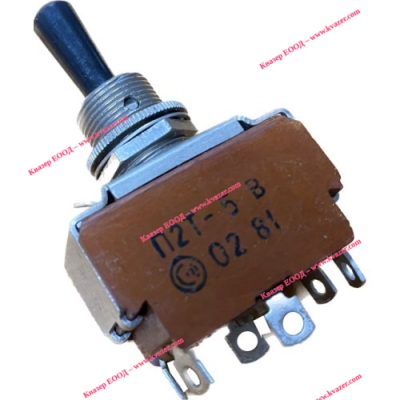

ЦК бутон П2Т-5, 6A/250VAC, DP3T, (ON)-OFF-(ON)
Арт.№: 70153
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
9.2033
€
/
18.0001
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики П2Т-5
Тумблер П2Т-5 перекидной двухполюсный переключатель с двухпозиционной фиксацией ручки управления.
Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 300 В при силе тока до 6 А.
Используется для работы в радиоэлектронной аппаратуре специального и общего назначения.
Информация
П2Т-5
Тумблер П2Т-5 перекидной двухполюсный переключатель с двухпозиционной фиксацией ручки управления.
Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 300 В при силе тока до 6 А.
Используется для работы в радиоэлектронной аппаратуре специального и общего назначения.
Тумблеры П2Т выпускаются в двух вариантах в зависимости от исполнения ручки управления:
- обычная;
- светящаяся.
Тумблеры П2Т крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
Покрытие контактов: серебро.
Монтаж выводов: под пайку.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
Категория качества: «ОТК», «ВП».
Выпускаются по техническим условиям:
- для тумблеров с приёмкой «1» АГ0.360.406ТУ;
- для тумблеров с приёмкой «5» ВТ0.360.002ТУ.
Гарантийный срок хранения тумблеров П2Т-5 - 15 лет со дня приёмки представителем заказчика.
Минимальная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
П2Т-5
П2Т - обозначение типа тумблера;
2 - типономинал, определяющий электрическую схему и исполнение ручки (от 1 до 24);
В - всеклиматическое исполнение, УХЛ - не указывается.
- обычная;
- светящаяся.
Тумблеры П2Т крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
Покрытие контактов: серебро.
Монтаж выводов: под пайку.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
Категория качества: «ОТК», «ВП».
Выпускаются по техническим условиям:
- для тумблеров с приёмкой «1» АГ0.360.406ТУ;
- для тумблеров с приёмкой «5» ВТ0.360.002ТУ.
Гарантийный срок хранения тумблеров П2Т-5 - 15 лет со дня приёмки представителем заказчика.
Минимальная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
П2Т-5
П2Т - обозначение типа тумблера;
2 - типономинал, определяющий электрическую схему и исполнение ручки (от 1 до 24);
В - всеклиматическое исполнение, УХЛ - не указывается.
| Основные технические и эксплуатационные характеристики тумблеров П2Т: | |
|---|---|
| Сопротивление контакта, не более, Ом | |
| - для приемки «1» | <0,15 |
| - для приемки «5» | <0,01 |
| Электрическая прочность изоляции, В | 1100 |
| Усилие переключения, Н: | от 2,5 до 30,0 |
| Сопротивление изоляции, МОм, не менее | >1000 |
| Рабочая температура окружающей среды, °C | от -60 до +85 |
| Гарантийный срок с даты изготовления, лет: | 15 |
| Масса, г | 38 |
| Электрические режимы коммутации тумблеров П2Т: | ||||||
|---|---|---|---|---|---|---|
| Типономинал тумблера | Род тока | Вид нагрузки | Напряжение, В | Ток, А | ||
| не менее | не более | не менее | не более | |||
| П2Т | постоянный | активная | 0,1 | 300 | 0,1 | 0,2 |
| постоянный | активная | 0,1 | 250 | 0,1 | 6,0 | |
| постоянный | активная | 0,1 | 27 | 0,1 | 6,0 | |
| переменный | активная | 0,1 | 250 | 0,1 | 6,0 | |
| переменный | активная | 0,1 | 127 | 0,1 | 5,0 | |
