Цифрова лампа ИН-14
Индикаторна лампа ИН14

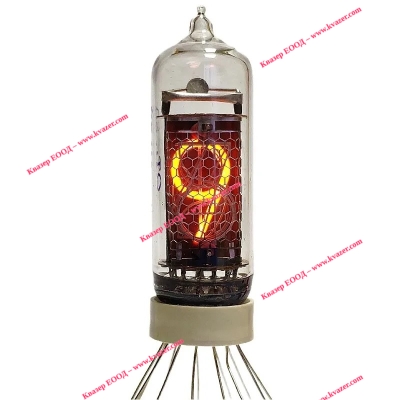

Газоразрядный индикатор ИН-14 – индикаторная лампа, визуализирующая цифровые сигналы на боковой поверхности. Вес 20 г, высота – 18 мм. Используются в часах, радиоприборах, измерительной технике.
Информация
ИН-14 индикаторная лампа, цифра
Индикатор тлеющего разряда.
Газоразрядные индикаторы ИН-14 применяются в счетно-решающих устройствах, в различных измерительных приборах и другой аппаратуре дискретного действия, для визуального представления выходных данных.
Технические характеристики ИН-14:
Напряжение:
- источника питания - не менее 200 В;
- возникновения разряда - не более 170 В;
- поддержания разряда - от 115 В до 170 В.
Ток индикации:
- цифр - не более 2,5 мА;
- запятой - не более 0,3 мА.
Ток рабочий при питании от источника постоянного напряжения:
- цифр - от 2 мА до 3,5 мА;
- запятой - не более 0,7 мА.
Ток рабочий при питании от источника пульсирующего напряжения с частотой 50 Гц (среднее значение):
- цифр - не более 2 мА;
- запятой - не более 0,2 мА.
Ток рабочий в цепи дежурного электрода лампы ИН-14 - 0,001 мА.
Ток рабочий в импульсном режиме при Ua.имп не менеее 190 В, t не менее 70 мкс, f от 1 кГц до 1,8 кГц:
- цифр (среднее значение) - от 0,7 мА до 1,5 мА;
- запятой (среднее значение) - от 0,15 мА до 0,6 мА;
- цифр (амплитуда импульса) - от 7 мА до 13 мА;
- запятой (амплитуда импульса) - от 1,5 мА до 5 мА.
Яркость свечения - не менее 100 кд/м2.
Угол обзора - не менее 60°.
Наработка - не менее 12 500 ч.
Катоды - от 0 до 9 (в форме арабских цифр и двух запятых).
Время запаздывания зажигания разряда - не более 1 с.
Оформление - стеклянное, миниатюрное.
Индикаторные лампы ИН-14 подразделяются:
- по диапазонам радиочастот;
- по числу электродов: триоды; тетроды; пентоды и другие;
- по мощности, рассеиваемой анодом: малой мощности - не более 50 Вт; средней мощности - не более 5 кВт; большой мощности - не менее 5 кВт;
- по роду работы непрерывного действия;
- импульсные.
Температура окружающей среды - от -60° С до +70° С.
Высота цифр - 18 мм.
