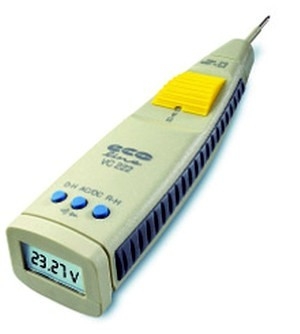

Цифров мултицет Eco-Line VC 222

1. Измерване на постоянно напрежение

Поставете плъзгача в положение „V“

След автотест на дисплея (всички сегменти на дисплея се появяват за около 2 сек.) уредът се настройва автоматично в най-малкия обхват за измерване на постоянно напрежение (обхват 320.0 mV).

Когато накрайниците на уреда са отворени, дисплеят показва някакви миливолти, т.к. уредът се повлиява от електромагнитните полета, излъчвани от високоимпедансния вход.

При окъсяване на накрайниците дисплеят би трябвало да покаже нула.

Допрете накрайниците до измервателните точки. Уредът автоматично избира най-подходящия обхват. С натискане на бутона R-H автоматичната настройка на обхвата се изключва и на дисплея се появява символът „R-H”. С многократно натискане на

бутона различните обхвати могат да се избират ръчно. Ако входното напрежение е по-високо от избрания обхват, на дисплея се появява символът „ОL” като знак, че обхватът е надхвърлен. Уредът се връща в режим автоматична настройка на обхвата, ако бутонът се натисне и задържи за 2 секунди.

2. Измерване на променливо напрежение

Поставете плъзгача в положение „V“.

Натиснете бутона AC/DC. На дисплея се появява символът „АС” и уредът се настройва автоматично в обхват 3.260 V променливо напрежение. Всички останали функции са идентични с описаните по-горе за измерване на постоянно напрежение.

Върнете се към режим измерване на постоянно напрежение като натиснете отново бутон AC/DC.

3. Измерване на съпротивление

Поставете плъзгача в положение „Ω”.

На дисплея се появява символът „OL”. Допрете накрайниците до краищата на измервания резистор. Уредът автоматично избира най-подходящия обхват. С натискане на бутона R-H обхватите могат да се избират ръчно.

4. Проверка на непрекьснатост

Поставете плъзгача в положение „Ω”. Натиснете бутон AC/DC . На дисплея се появява символът на „веригопроверител“ и уредът автоматично избира обхват 326.0 Ω. Вграденият зумер издава звуков сигнал ако съпротивлението на измерваната верига е по-малко от 20 Ω.

5. Тестер на диоди

Поставете плъзгача в положение „Ω”. Натиснете два пъти бутон AC/DC. На дисплея се появяват символите „диод” и „OL“. Допрете накрайника на уреда до анода, а накрайника с проводника - до катода на диода. Дисплеят показва пад на напрежението в права посока. При силициеви диоди трябва да се появи стойност 500-700 mV.

6. Функция задържане показанията на дисплея

Бутонът D-H задържа показанията на дисплея при всеки измервателен режим. Дисплеят показва продължително време измерената стойност, когато бутонът е натиснат и на дисплея е показан символът „D-H”. За да се върнете към нормалната функция

натиснете отново бутон D-H.

7. Функция автоматично изключване на захранването

Уредът има вградена функция за автоматично изключване на захранването. Той се изключва около 10 минути след последната промяна на обхвата.
