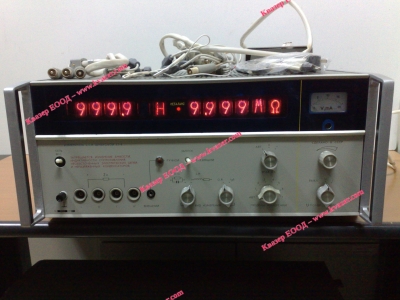

Цифров LCR Е7-8 метър /RCL/
Цифров LCR E7-8 метър /RCL/
Измервателни диапазони:
- Съпротивление Rp, Rs, Z: 0.001Ohm ... 1MΩ
- Капацититет Cp, Cs: 0.01 pF ... 100µF
- Индуктивност Lp, Ls: 0.01 µH ... 1000H
- Тангенс, ъгъл на загубите D: 0,002 ... 500
Разделителна способност:
- Съпротивление: 1mΩ
- Капацититет: 0.1pF
- Индуктивност: 0.1µH
- Тангенс, ъгъл на загубите D: 0,001
Информация
Измеритель Е7-8 обеспечивает измерение параметров конденсаторов, катушек индуктивностей, резисторов, различные элементов радиотехнических цепей с цифровым отсчетом измеряемых величин и выводом информации о результатах измерений в коде 8-4-2-1.
Прибор Е7-8 может использоваться для определения коэффициента деления трансформаторов, проверки качества экранирования, измерения емкости диодов и переходного сопротивления переключателей.
Функциональные возможности прибора Е7-8 могут быть разширены (измерения температуры, давления, влажности и т, д.) за счет использования датчиков преобразующих измеряемую физическую величину в емкость, индуктивность, сопротивление или тангенс угла диэлектрических потерь.
Принцип измерения основан на мостовом методе с фазочувствительными детекторами уравновешивания.
Отсчет измеряемой величины четырехзначный.
Основные технические характеристики прибора Е7-8:
Диапазон измерения:
- емкости (С): ±0,01 пФ - 100 мкФ,
- индуктивности (L): ±0,1 мкГ - 1000 Г,
- сопротивления (R): 0,001 Ом - 10 МОм,
- проводимости (G): 0,1 нСм - 1 См,
- тангенса угла потерь: 1*10-4 -1.
- Частота измерения: 1000 Гц.
- Напряжение на измеряемом объекте: 4,3 В.
Потребляемая мощность: 85 В*А
