ЧЕТИРИ СХЕМИ НА РЕЛЕ ЗА ВРЕМЕ No.1040
Комплекти за сглобяване
Включените в комплекта схеми позволяват да се получава време на задържане до 30 секунди. Разликата между четирите схеми е в точността при отмерване на времето.
В четитите варианта, като индикаторен елемент е използван светодиод. На негово място може да се включи напр. електромагнитно реле, лампа, микродвигател и др.
Информация
Хобикит за сглобяване
Четири схеми на реле за време - кат.номер 1040
Релетата за време намират разнообразно приложение в любителската практика за получаване на различни ефекти, управление на модели и процеси.
Включените в комплекта схеми позволяват да се получава време на задържане до 30 секунди. Разликата между четирите схеми е в точността при отмерване на времето.
В четитите варианта, като индикаторен елемент е използван светодиод. На негово място може да се включи всякакъв друг индикатор или изпълнителен елемент със същите или по-малки напрежения и ток на задействане - електромагнитно реле, лампа, микродвигател и др.
Монтажът и на четирите варианта на схемите се извършва върху приложената експериментална платка.
За захранване може да се използва всеки стабилизиран токоизправител с напрежение 9V (12V) или батерия.
Печатната платка е с размери 65х42 mm.

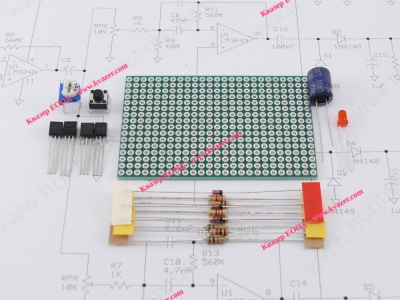

Комплекта съдържа:
1. BC546 - BC548 /2T3167 - 2T3169/ - 2 бр.
2. 2N1711 /2T6551 , BC639/ - 1 бр.
3. BC556 - BC558 - 1 бр.
4. 1N4148 - 3 бр.
5. Светодиод - 1 бр.
6. 470 MF/16V - 1 бр.
7. 100 КОМ - 1 бр.
8. 10 КОМ - 2 бр.
9. 3,3 КОМ - 2 бр.
10. 1 КОМ - 2 бр.
11. 330 ОМ (470 OM) - 1 бр.
12. 270 ОМ - 1 бр.
13. 47 ОМ - 1 бр.
14. Тримерпотенциометър 10 КОМ - 1 бр.
15. Бутон - 1 бр.
16. Експериментална печатна платка - 1 бр.
17. Описание и принципна схема- 1 бр.
