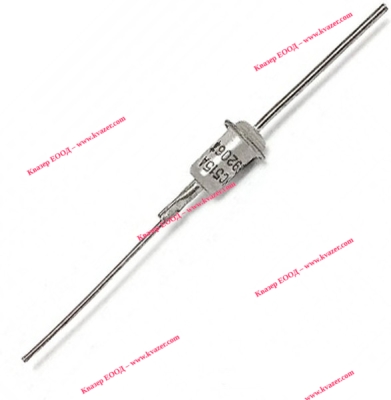

Ценеров диод КС515А
КС 515 А стабистор / стабилитрон 15V 1W 53mA метален корпус
- Ценерово напрежение на стабилизация: 15V
- Минимален ток на стабилизация: 1mA
- Максимален ток на стабилизация: 53mA
- Мощност: 1W
- Корпус: КД-8
- Работна температура: -60°C до +125°C
Информация
КС515А
Стабилитроны КС515А кремниевые, планарные, средней мощности.
Предназначены для стабилизации номинального напряжения 15 В в диапазоне токов стабилизации 1...53 мА.
Используются для работы в электронной аппаратуре общего назначения.
Выпускаются в металлостеклянном корпусе с гибкими разнонаправленными выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Тип корпуса КД-8, масса не более 1,0 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» аА0.336.002ТУ.
Импортный аналог: 1N4835B, 1N5567A, ZD13.
Основные технические параметры стабилитрона КС515А:
• Номинальное напряжение стабилизации: 15 В при Iст 5 мА;
• Разброс напряжения стабилизации: 13,5... 16,5 В;
• Температурный коэффициент напряжения стабилизации: 0,1 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 200 Ом при Iст 1 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 53 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +100 °С
