Ценеров Диод КС447А
Арт.№: 11682
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
0.1534
€
/
0.30
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики КС 447 А- Ценеров Диод 4.7V, 1W
- Тип диод: Ценеров / Стабилитрон
- Ценерово напрежение: 4.7V
- Мощност: 1W
- Работна температура: -60...+ 100°C
Информация
KC447A
Стабилитроны КС447А кремниевые, диффузионно-сплавные, средней мощности.
Предназначены для стабилизации номинального напряжения 4,7 В в диапазоне токов стабилизации 3...159 мА.
Предназначены для использования в электронной аппаратуре общего назначения.

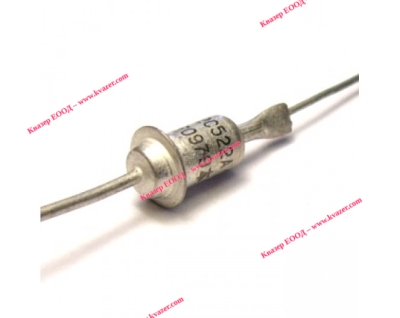

Выпускаются в металлостеклянном корпусе с гибкими разнонаправленными выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Тип корпуса КД-8, масса не более 1,0 г.
Климатическое исполнение: УХЛ.
Категория качества: «ОТК».
Технические условия:
- приемка «1» аА0.336.001ТУ.
Импортный аналог: 1N1519, BZX83C10, BZX29C4V7, BZY29C4V7, BZY85C4V7.
Основные технические параметры стабилитрона КС447А:
• Номинальное напряжение стабилизации: 4,7 В при Iст 43 мА;
• Разброс напряжения стабилизации: 4,23... 5,17 В;
• Температурный коэффициент напряжения стабилизации: -0,08...+0,03 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 18 Ом при Iст 30 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 159 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +100 °С.
Стабилитроны КС447А кремниевые, диффузионно-сплавные, средней мощности.
Предназначены для стабилизации номинального напряжения 4,7 В в диапазоне токов стабилизации 3...159 мА.
Предназначены для использования в электронной аппаратуре общего назначения.
Выпускаются в металлостеклянном корпусе с гибкими разнонаправленными выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Тип корпуса КД-8, масса не более 1,0 г.
Климатическое исполнение: УХЛ.
Категория качества: «ОТК».
Технические условия:
- приемка «1» аА0.336.001ТУ.
Импортный аналог: 1N1519, BZX83C10, BZX29C4V7, BZY29C4V7, BZY85C4V7.
Основные технические параметры стабилитрона КС447А:
• Номинальное напряжение стабилизации: 4,7 В при Iст 43 мА;
• Разброс напряжения стабилизации: 4,23... 5,17 В;
• Температурный коэффициент напряжения стабилизации: -0,08...+0,03 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона: 18 Ом при Iст 30 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 159 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +100 °С.
Технические характеристики стабилитронов КС433А, КС439А, КС447А, КС456А, КС468А:
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин | ном | макс | Iст.ном. | мин | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| КС433А | 2,97 | 3,3 | 3,63 | 60 | –0,1…0 | 1 (50) | 25 | 3 | 191 | 1 | 100 | -60… +100 |
| КС439А | 3,51 | 3,9 | 4,29 | 51 | –0,1…0 | 1 (50) | 25 | 3 | 176 | 1 | 100 | -60… +100 |
| КС447А | 4,23 | 4,7 | 5,17 | 43 | –0,08…+0,03 | 1 (50) | 18 | 3 | 159 | 1 | 100 | -60… +100 |
| КС456А | 5,04 | 5,6 | 6,16 | 36 | 0…+0,05 | 1 (50) | 7 | 3 | 139 | 1 | 100 | -60… +100 |
| КС468А | 6,12 | 6,8 | 7,48 | 30 | 0…+0,065 | 1 (50) | 5 | 3 | 119 | 1 | 100 | -60… +100 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
