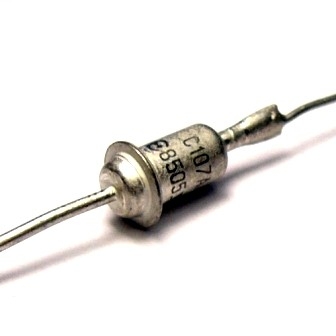

Ценеров диод КС191А
Арт.№: 6005
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
0.1534
€
/
0.30
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики КС 191 А стабилитрон 9.1В при Iст=5мА, 0.15Вт
- Ценерово напрежение на стабилизация (V): 9.1
- Максимален ток на стабилизация (A): 5mA
- Мощност(W): 0.125
Информация
КС191А
Стабилитроны КС191А кремниевые, сплавные, двуханодные, малой мощности.
Предназначены для стабилизации номинального напряжения 9,1 В в диапазоне токов стабилизации 3...15 мА и двустороннего ограничения напряжения.
Используются для работы узлах и блоках аппаратуры общего назначения.
Изготавливаются во всеклиматическом исполнении «В».
Выпускаются в пластмассовом корпусе с однонаправленными выводами.
Маркируются цифро-буквенным кодом на корпусе стабилитрона.
Для обозначения полярности со стороны катодного вывода проставляется точка.
Корпус типа КД-25, масса не более 0,3 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» ХЫ3.369.001ТУ.
Основные технические параметры стабилитрона КС191А:
• Номинальное напряжение стабилизации: 9,1 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: ±0,06 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 15 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт;
• Рабочий интервал температуры окружающей среды: -55... +100 °С.
Стабилитроны КС191А кремниевые, сплавные, двуханодные, малой мощности.
Предназначены для стабилизации номинального напряжения 9,1 В в диапазоне токов стабилизации 3...15 мА и двустороннего ограничения напряжения.
Используются для работы узлах и блоках аппаратуры общего назначения.
Изготавливаются во всеклиматическом исполнении «В».
Выпускаются в пластмассовом корпусе с однонаправленными выводами.
Маркируются цифро-буквенным кодом на корпусе стабилитрона.
Для обозначения полярности со стороны катодного вывода проставляется точка.
Корпус типа КД-25, масса не более 0,3 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» ХЫ3.369.001ТУ.
Основные технические параметры стабилитрона КС191А:
• Номинальное напряжение стабилизации: 9,1 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: ±0,06 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 18 Ом при Iст 5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 15 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт;
• Рабочий интервал температуры окружающей среды: -55... +100 °С.
Технические характеристики стабилитронов 2С191А, КС191А:
| Тип стабилитрона | Uст. | αUст. | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мин | ном | макс | Iст.ном. | мин | макс | ||||||
| В | В | В | мА | %/С | Ом | мА | мА | Вт | °С | °С | |
| 2С191А | 8,25 | 9,1 | 9,98 | 5 | 0,06 | 18 | 3 | 15 | 0,15 | (150) | -60… +125 |
| KC191A | 8,5 | 9,1 | 9,7 | 5 | 0,06 | 18 | 3 | 15 | 0,15 | 100 | -55… +100 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
