Характеристики КС 139 А стабистор / стабилитрон 3.9V 0.3W 70mA
- Ценерово напрежение на стабилизация (V): 3.9
- Минимален ток на стабилизация (A): 3mA
- Максимален ток на стабилизация (A): 70mA
- Мощност (W): 0.3
- Температурен коефициент (%/°C): 0.3
- Корпус: kd-4-1
- Работна температура: -60°C до +125°C
Информация
Стабилитрон КС139А - сплавной, кремниевый, малой мощности. Основное назначение - стабилизация напряжений от 3,51 до 4,29 В. Имеет диапазон тока стабилизации от 3 до 70 мА.
2С139А имеет металлостеклянный корпус с гибкими выводами. Тип стабилитронанаписан на его корпусе, который является анодом (положительным выводом). Его масса около 1 г.

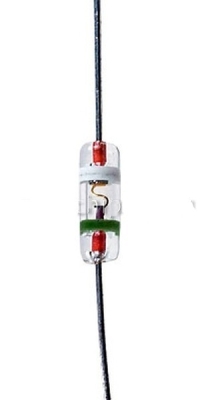

КС139А имеет стеклянный корпус и гибкие выводы.Тип и полярность (цоколёвка) прибора обозначаются при помощи условной маркировки. Со стороны катода находится кольцевая полоска голубого цвета, а со стороны анода - зелёного. Масса - около 0,3 г.
Электрические параметры КС139А, 2С139А
| Напряжение стабилизации при Iст = 10 мА | |
| При Т = +25°C | 3,51...4,29 В |
| При Т = -60°C | 3,5...4,8 В |
| При Т = +125°C | 3,1...4,3 В |
| Временна´я нестабильность напряжения стабилизации | ±1% |
| Постоянное прямое напряжение при Iпр = 50 мА, не более | 1 В |
| Постоянный обратный ток при Uобр = 0,7 Uст для 2С139А, не более | 1 мА |
| Дифференциальное сопротивление, не более | |
| При Iст = 10 мА и Т = +25°C: | 60 Ом |
| При Iст = 10 мА, Т = -60 и +125°C: | 85 Ом |
| При Iст = 3 мА: | 180 Ом |
Предельные характеристики стабилитрона КС139А, 2С139А
| Минимальный ток стабилизации: | 3 мА |
| Максимальный ток стабилизации: | |
| При Т ≤ +50°C | 70 мА |
| При Т = +125°C | 23 мА |
| Рассеиваемая мощность: | |
| При Т ≤ +50°C | 300 мВт |
| При Т = +125°C | 100 мВт |
| Рабочая температура: | -60...+125°C |
