Ценеров диод Д814Г

Д814 - стабилитроны кремниевые, сплавные, средней мощности.
Предназначены для стабилизации напряжения 7,0-8,5 В в диапазоне токов стабилизации 3...40 мА.

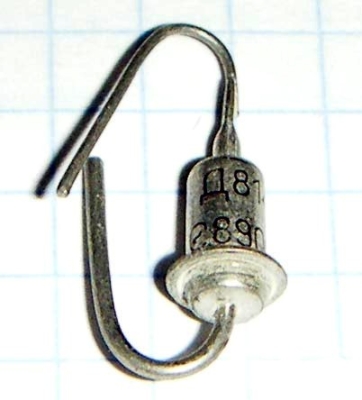

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Масса стабилитрона не более 1 г.

Основные технические параметры стабилитрона Д814А:
• Разброс напряжения стабилизации: 7... 8,5 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,07 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 6 Ом;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 40 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,34 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С

Основные технические параметры стабилитрона Д814Б:
• Разброс напряжения стабилизации: 8... 9,5 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,08 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 10 Ом;
• Максимально допустимый ток стабилизации: 36 мА;

Основные технические параметры стабилитрона Д814В:
• Разброс напряжения стабилизации: 9... 10,5 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,09 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 12 Ом
• Максимально допустимый ток стабилизации: 32 мА;

Основные технические параметры стабилитрона Д814Г:
• Разброс напряжения стабилизации: 10... 12 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,095 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 15 Ом;
• Максимально допустимый ток стабилизации: 29 мА;
