Ценеров диод Д814Д
Д 814 Д стабилитрон 12V 0.34W 24mA
- Ценерово напрежение на стабилизация (V): 12
- Минимален ток на стабилизация (A): 3mA
- Максимален ток на стабилизация (A): 24mA
- Мощност(W): 0.34
- Температурен коефициент (%/°C): 0.07
- Корпус: KD8
- Работна температура: -60°C до +125°C
Информация
Основные технические параметры Д814Д:
Стабилитроны Д814Д кремниевые, сплавные, средней мощности.
Предназначены для стабилизации напряжения 11,5-14,0 В в диапазоне токов стабилизации 3...24 мА.

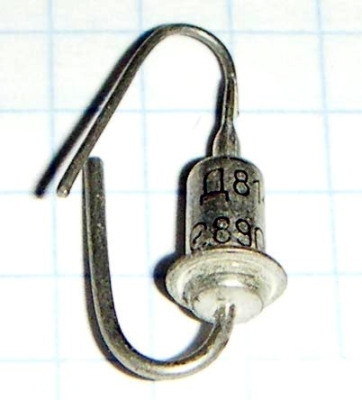

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Масса стабилитрона не более 1 г.
Основные технические параметры стабилитрона Д814Д:
• Разброс напряжения стабилизации: 11,5... 14 В при Iст 5 мА;
• Температурный коэффициент напряжения стабилизации: 0,095 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ± 1 %;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 18 Ом;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 24 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,34 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
