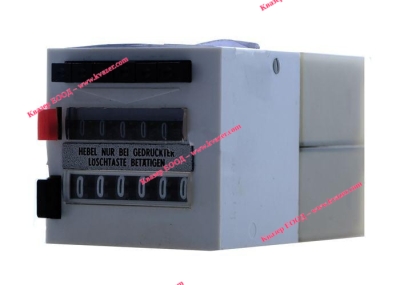

Брояч на импулси, електромеханичен, ZLVt 241, 60 VDC

Брояч на импулси, електромеханичен, ZLVt 241, 60 VDC, 2 x 6 разряда, 1 - 999999 импулса, NO+NC

Модел: ZLVt 241
Захранващо напрежение: 60 VDC
Обхват на броене: 2 x 1 - 999999
Разрядност: 2 x шест разрядa
Режими на работа: изпълнение на предварително зададено задание
Максимална честота: 15 импулса / секунда
Брой пинове на брояча: 4 бр. ( два за подаване на входен импулс 60 VDC и два за електрически RESET чрез подаване на 24 VDC)
Брой пинове за контактната система: 3 бр. ( NO+NC превключващ контакт)
Товароносимост на контактната система: 220 VAC, 1 A
Начин на нулиране: електрически и/или механичен RESET
Механична издържливост на контактите: до 150 000 000 цикъла
Температура на работната среда: -5 °C до +40 °C
Максимална влажност на работната среда: до 80%
Степен на защита: IP40
Максимално пиково напрежение: 1 500 VAC за 5 s
Монтаж: Панелен
Габаритни размери: 50 x 50 x 93 mm (Д/Ш/В)
Материал на корпуса: Пластмаса
Програмиране на контактната система: Броячът има два дисплея. На единият чрез външен десетичен преобразувател (BCD кодер) се задават желаните импулси (заданието). Преди да се зададе ново задание броячът на импулси се нулира ( ръчно или електрически чрез подаване на импулс 24 VDC към бобина S2 ) и контактната система се сменя ( т.е нормално затвореният контакт се отваря, а нормално отвореният се затваря). Набираме с десетичния пребразувател желаното задание чрез повдигане на червения палец и натискане на черните бутони за съответната декада. Броенето започва чрез подаване на импулси 24 VDC към бобина S1. При достигане на зададената стойност релето сменя състоянието си ( т.е връща се в изходно положение нормално отвореният контакт се отваря, а нормално затвореният се затваря). Ако желаем да зададем ново задание или да повторим процеса със същото, повтаряме алгоритъма описан по-горе.
Производител: Германия
