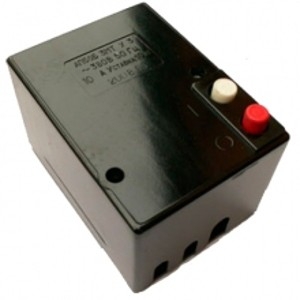

Автоматичен прекъсвач АП50Б 3МТУ/6.3A 10Ih
Арт.№: 56474
1 от 1
Неналичен
Доставка и плащане
Добави в любими
Твоите любими продукти Сравни
Характеристики Триполюсен автоматичен прекъсвач АП50Б 3МТУ32 6.3A 10Ih, подходящ за моторна защита за трифазни електродвигатери
- Номинален ток: 6,3 A
- Защита срещу късо съединение: 10 Ih
Автоматические выключатели серии АП50Б 3МТ предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220В постоянного тока, до 500В переменного ока частоты 50 и 60 Гц
Разпродадени!
Информация
Применение автоматических выключателей серии АП 50 3МТ
Автоматические выключатели АП50Б являются токоограничивающими автоматами и служат в сетях переменного тока до 500 V с частотой 50 или 60 Hz.
Функции, выполняемые автоматическими выключателями АП50Б:
Функции, выполняемые автоматическими выключателями АП50Б:
- пропускание электрической энергии в нормальном продолжительном режиме работы;
- отключение поступления энергии в сеть при фиксировании короткого замыкания или тока перегрузки;
- включение и выключение защищаемых цепей до 30 операций в сутки при помощи кнопок, находящихся на лицевой панели;
- пуск, защита и отключение электрических двигателей.
Выключатели АП имеют кнопочное управление и охлаждаются в естественной воздушной среде.
Условия эксплуатации выключателей автоматических АП50Б 3МТ на 10А, 16А и 25А
Выключателям присваивается климатическое исполнение У (умеренный климат) и категория размещения 3 (крытые помещения с естественной вентиляцией без отопления) по ГОСТ 15150-69.
Эксплуатация выключателя возможна на высоте до 2000 м над уровнем моря при температуре не ниже -40ºС.
Окружающая среда должна быть невзрывоопасной и не содержать агрессивных паров и газов, способных разъедать изоляцию и металлы. Автомат должен защищаться от прямого воздействия солнечной радиации.
Коммутационным аппаратам присвоена группа механического исполнения М7 согласно ГОСТ 17516.1-90 (стандарт в части воздействий вибраций, ударов, толчков, тряски и тому подобного).
Выключатели устанавливают в вертикальной плоскости знаком «I» (включено) вверх, при этом производитель разрешает отклонение на 5º в любую сторону.
Степень защиты от климатических факторов и прикосновений к токопроводящим частям IP 20.
Эксплуатация выключателя возможна на высоте до 2000 м над уровнем моря при температуре не ниже -40ºС.
Окружающая среда должна быть невзрывоопасной и не содержать агрессивных паров и газов, способных разъедать изоляцию и металлы. Автомат должен защищаться от прямого воздействия солнечной радиации.
Коммутационным аппаратам присвоена группа механического исполнения М7 согласно ГОСТ 17516.1-90 (стандарт в части воздействий вибраций, ударов, толчков, тряски и тому подобного).
Выключатели устанавливают в вертикальной плоскости знаком «I» (включено) вверх, при этом производитель разрешает отклонение на 5º в любую сторону.
Степень защиты от климатических факторов и прикосновений к токопроводящим частям IP 20.
Технические характеристики автоматических выключателей АП 50
Предельная коммутационная способность (ПКС) при напряжении 500 В переменного тока (действующее значение):
- для выключателей на 10А и 16А равна 1,5 кА;
- для автомата на 25А приравнивается 2,5 кА.
Общая (механическая) износостойкость главных контактов 30 тысяч циклов включить / отключить.
Общее количество включает в себя коммутационную стойкость к износу контактов:
Общее количество включает в себя коммутационную стойкость к износу контактов:
- 16000 операций для автоматических выключателей на номинал 10А и 16А при U = 380 В;
- 10000 операций для выключателя на ток 25А при U = 380 В.
Тепловой расцепитель (биметаллическая пластина) настраивается таким образом, чтобы не происходило срабатывания при токе 1,05 In в течении часа из холодного состояний при t = 20ºC, но расцепитель воздействовал на отключающую рейку при прохождении тока 1,35 In за время меньшее 0,5 часа.
Автоматический выключатель АП 50 срабатывает при прохождении тока 6 In в промежутке от 1,5 до 15 секунд.
После срабатывания теплового расцепителя включать автомат следует после остывания в течении 2 минут.
Выключатели с электромагнитным расцепителем не отключаются под действием этого расцепителя при значении тока 8 In, но надёжно защищают сеть при токе КЗ равном 12 In.
Уставка электромагнитного расцепителя равна 10 In.
Автоматический выключатель АП 50 срабатывает при прохождении тока 6 In в промежутке от 1,5 до 15 секунд.
После срабатывания теплового расцепителя включать автомат следует после остывания в течении 2 минут.
Выключатели с электромагнитным расцепителем не отключаются под действием этого расцепителя при значении тока 8 In, но надёжно защищают сеть при токе КЗ равном 12 In.
Уставка электромагнитного расцепителя равна 10 In.
Устройство и работа автоматических выключателей АП50Б 3МТ
Выключатель АП 50 состоит из следующих узлов: управляющий механизм, контактная система, дугогасительная система, тепловой расцепитель и электромагнитный расцепитель.
Символы 3МТ в маркировке означают наличие магнитного (электромагнитного) и теплового расцепителей в каждом из 3 полюсов.
Коммутационный аппарат собирается на пластмассовой базе, спереди закрывается крышкой, а сзади крепиться пластина, закрывающая отключающую рейку и тепловые расцепители.
Зажимы главных контактов допускают присоединение:
Символы 3МТ в маркировке означают наличие магнитного (электромагнитного) и теплового расцепителей в каждом из 3 полюсов.
Коммутационный аппарат собирается на пластмассовой базе, спереди закрывается крышкой, а сзади крепиться пластина, закрывающая отключающую рейку и тепловые расцепители.
Зажимы главных контактов допускают присоединение:
- медных и алюминиевых проводников площадью сечения от 1,5 до 6 мм2;
- медных кабелей и проводов с кабельными наконечниками сечением до 16 мм2;
- алюминиевых проводов и кабелей с наконечниками площадью сечения до 25 мм2.
