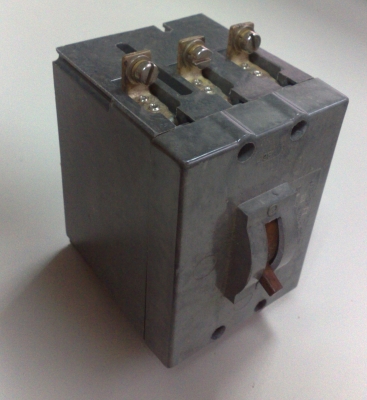

Автоматичен прекъсвач АК63-3М ГТ 63A
Триполюсен автоматичен прекъсвач AK63-3М ГТ 63A
Автоматические выключатели АК63 предназначены для отключения при перегрузках и КЗ электрических цепей напряжением постоянного тока до 240 В или переменного тока до 500 В частоты 50 Гц, оперативных ВО (до 6 в час) этих цепей (в том числе имеющих АД).
Информация
Автоматические выключатели АК63 предназначены для отключения при перегрузках и КЗ электрических цепей напряжением постоянного тока до 240 В или переменного тока до 500 В частоты 50 Гц, оперативных ВО (до 6 в час) этих цепей (в том числе имеющих АД). Выпускаются двухполюсные выключатели АК63- 2МГ и АК63-2М и трехполюсные АК63-3МГ и AK63-3M.
Техническая характеристика автоматических выключателей АК63 переменного тока
|
|
АК63-2МГ (АК63-3МГ) |
АК63-2М (AK63-3M) |
|
Номинальный ток, А |
63 |
63 |
|
Номинальное напряжение, В |
500 |
500 |
|
Частота, Гц |
50 |
50 |
|
Число полюсов |
2(3) |
2(3) |
|
Вид максимального расцепителя: |
|
|
|
в зоне перегрузки |
Электромагнитный с замедлением срабатывания |
— |
|
в зоне КЗ |
Электромагнитный |
Электромагнитный |
|
Диапазон номинальных токов расце |
|
|
|
пителей, А |
0,63...63 |
0,63... 63 |
|
Уставка срабатывания расцепителя |
|
|
|
///ном: |
|
|
|
в зоне перегрузки |
1,2 |
— |
|
в зоне КЗ |
14 |
3; 14 |
|
Предельная коммутационная способность при цикле О - П - ВО - П - ВО, |
|
|
|
кА |
6 |
6 |
|
Износостойкость, циклов ВО: |
|
|
|
общая |
25 000 |
25 000 |
|
коммутационная |
6 300 |
6 300 |
|
Масса, кг |
1,2(1,5) |
1,2(1,5) |
