30uF 300V - МБГО-2


Кондензатор 30uF/300V МБГО2
Конденсаторы металлобумажные высоковольтные импульсные МБГО-2
Информация
Конденсаторы металлобумажные высоковольтные импульсные МБГО-1, МБГО-2, технические характеристики, описание, параметры
Конденсаторы МБГО-1, МБГО-2 предназначены для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоемкостью.

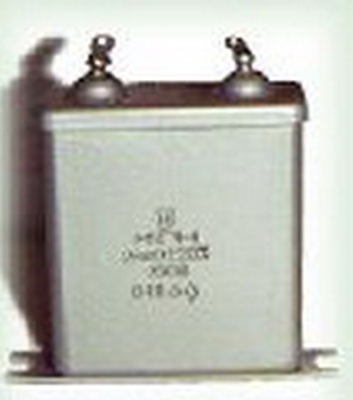

Конденсаторы изготовляют в металлических прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами.
Выпускаются согласно техническим условиям ОЖ0.462.124 ТУ приемка «1».
По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин.
Основные параметры конденсаторов МБГО:
■ Номинальное напряжение : 160 В, 315 В, 400 В, 500В, 630 В;
■ Номинальная емкость: от 1мкФ до 30 мкф;
■ Допускаемое отклонение емкости :±10%; ±20%;
■ Тангенс угла диэлектрических потерь, не более, - 0,015;
■ Сопротивление изоляции между выводами, для конденсаторов с номинальной емкостью до 0,25 мкФ, не менее 800 МОм;
■ Сопротивление изоляции между соединенными вместе выводами и корпусом конденсатора, не менее 5000 Мом.
Предельные эксплуатационные характеристики МБГО:
■ Температура окружающей среды: от -60 C до +60 C;
■ Относительная влажность воздуха:
- для исполнения «В» при температуре 35 C - 98 %;
- для исполнения «УХЛ» при температуре 25 C - 98 %;
■ Минимальная наработка : 20000 часов;
■ Электрические параметры конденсаторов в течение наработки должны соответствовать нормам:
- изменение емкости ΔС, не более ±10 %;
- тангенс угла потерь , не более 0,025.
Габаритные и номинальные параметры конденсаторов МБГО:
Напряжение | Емкость | Размеры (LхBхH) | Масса |
---|---|---|---|
В | мкФ | мм | г |
160 | 2 |
31х16х25 |
30 |
160 | 4 |
31х21х25 |
40 |
160 | 10 |
46х16х50 |
80 |
160 | 20 |
46х31х50 |
140 |
160 | 30 |
46х41х50 |
180 |
300 | 1 |
31х11х25 |
25 |
300 | 2 |
21х21х25 |
40 |
300 | 4 |
46х11х50 |
70 |
300 | 10 |
46х21х50 |
110 |
300 | 20 |
46х41х50 |
180 |
300 | 30 |
46х56х50 |
230 |
400 | 1 |
31х16х25 |
30 |
400 | 2 |
31х26х25 |
45 |
400 | 4 |
46х16х50 |
80 |
400 | 10 |
46х31х50 |
140 |
400 | 20 |
46х61х50 |
250 |
500 | 0,5 |
31х11х25 |
25 |
500 | 1 |
31х21х25 |
40 |
500 | 2 |
46х11х50 |
70 |
500 | 4 |
46х21х50 |
115 |
500 | 10 |
46х41х50 |
180 |
500 | 20 |
46х76х50 |
300 |
630 | 0,25 |
31х11х25 |
25 |
630 | 0,5 |
31х16х25 |
30 |
630 | 1 |
31х26х25 |
45 |
630 | 2 |
46х16х50 |
80 |
630 | 4 |
46х26х50 |
125 |
630 | 10 |
46х56х50 |
230 |
