2У101Б тиристор кремниевый, диффузионно-сплавный, p-типа, триодный

2У101Б0189
2У101Б0189
0.6136

€
/
1.2001

лв.
Купи

Информация

2У101Б

Тиристоры кремниевые 2У101Б, диффузионно-сплавные, p-типа, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов.
Используются для работы в аппаратуре специального назначения.

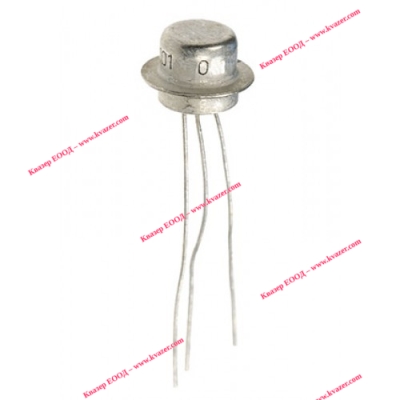

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркируются цифро-буквенным кодом на корпусе тиристора.
Тип корпуса: КТЮ-3-4, масса не более 2,3 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ВП», «ОС».
Технические условия:
  - приемка «ВП» ШП3.369.001ТУ;
  - приемка «ОС» ШП3.369.001ТУ/Д6; аА0.339.190ТУ.

Гарантийный срок хранения тиристоров - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
  - 80000 часов - во всех режимах, допускаемых ТУ;
  - 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические параметры тиристора 2У101Б:
• Максимальное постоянное обратное напряжение: 50 В;
• Максимальное постоянное напряжение в закрытом состоянии: 50 В;
• Максимальный повторяющийся импульсный ток в открытом состоянии: 1 А;
• Средний импульсный ток в открытом состоянии: 0,075 А;
• Напряжение в открытом состоянии: не более 2,5 В;
• Постоянный ток в закрытом состоянии: не менее 0,15 мА;
• Постоянный обратный ток: не более 0,15 мА;
• Отпирающий постоянный ток управления: не более 12 мА;
• Постоянное отпирающее напряжение управления: 1,5...8 В;
• Скорость нарастания напряжения в закрытом состоянии: 100 В/мкс;
• Время включения: 2 мкс;
• Время выключения: 35 мкс



Технические характеристики тиристоров
2У101А, 2У101Б, 2У101Г, 2У101Д, 2У101Е, 2У101Ж, 2У101И:

Наименование
тиристора		Максимально допустимые значения параметров при Тп=max  TС MAX
IОС.СРIОС.ПUЗСUОБРPОС. СР(duзс/dt)max
ААВВВтВ/мкс°С
2У101А 0,075 1,0 50 10 0,15 100 125
2У101Б 0,075 1,0 50 50 0,15 100 125
2У101Г 0,075 1,0 80 80 0,15 100 125
2У101Д 0,075 1,0 150 150 0,15 100 125
2У101Е 0,075 1,0 150 150 0,15 100 125
2У101Ж 0,075 1,0 50 10 0,15 100 125
2У101И 0,075 1,0 50 50 0,15 100 125

Условные обозначения электрических параметров тиристоров:
• IОС. СР. - Средний ток в открытом состоянии.
• IОС. П. - Повторяющийся импульсный ток в открытом состоянии.
• UЗС. - Постоянное напряжение в закрытом состоянии.
• UОБР. - Постоянное обратное напряжение.
• PОС. СР. - Средняя рассеиваемая мощность в открытом состоянии.
• (dUзс/dt) max - Максимальная скорость нарастания напряжения в закрытом состоянии.
• UОС. - Постоянное напряжение в открытом состоянии.
• IУ. ОТ. И. - Отпирающий импульсный ток управления.
• UУ. ОТ. - Отпирающее напряжение управления.
• tВКЛ - Время включения тиристора.
• tВЫКЛ - Время выключения тиристора.
• IЗС. - Постоянный ток в закрытом состоянии.
• IОБР. - Постоянный обратный ток.
• TС. MAX - Максимальная температура окружающей среды
