2Д204А
Арт.№: 58127
1 от 1
Безплатна доставка над
с куриер Спиди
76.69
€
/
149.99
лв.
ППЦ:
€
€
0.1534
€
/
0.30
лв.
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни

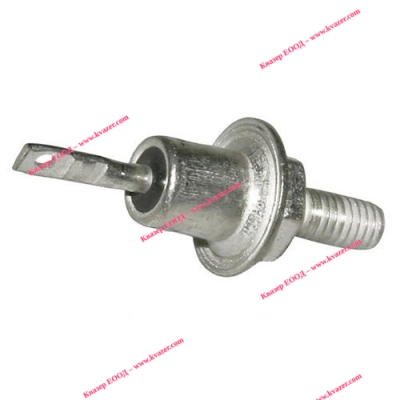

Характеристики 2Д 204 А - ИЗПРАВИТЕЛЕН ДИОД 400V/0.4A DO4
- тип: изправителен
- максимално обратно напрежение: 200V
- ток в права посока: 0.4A
- напрежение в права посока: 1.4V
- корпус: DO-4
- шпилка: М6
- монтаж: обемен, на радиатор
Информация
2Д204А2Д204А
Диоды 2Д204А кремниевые, диффузионные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 50 кГц.
Используются для работы в выпрямительных устройствах источников вторичного электропитания аппаратуры специального назначения.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Маркировка диода и схема соединения электродов с выводами указывается на корпусе.
Корпус типа: КД-11, масса не более 6,0 г., с комплектующими деталями не более 7,5 г.
Климатическое исполнение «УХЛ».
Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «5» ТР3.362.066ТУ.
- приемка «7» ТР3.362.066ТУ, П0.070.052.
Гарантийный срок хранения - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 80000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики диода 2Д204А:
• Uoбp и max - Максимальное импульсное обратное напряжение: 400 В;
• Inp max - Максимальный прямой ток: 400 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1,4 В при Inp 600 мА;
• Ioбp - Постоянный обратный ток: не более 150 мкА при Uoбp 400 В;
• tвoc обр - Время обратного восстановления: 1,5 мкс
Диоды 2Д204А кремниевые, диффузионные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 50 кГц.
Используются для работы в выпрямительных устройствах источников вторичного электропитания аппаратуры специального назначения.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Маркировка диода и схема соединения электродов с выводами указывается на корпусе.
Корпус типа: КД-11, масса не более 6,0 г., с комплектующими деталями не более 7,5 г.
Климатическое исполнение «УХЛ».
Категория качества: «ВП», «ОСМ».
Технические условия:
- приемка «5» ТР3.362.066ТУ.
- приемка «7» ТР3.362.066ТУ, П0.070.052.
Гарантийный срок хранения - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 80000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические характеристики диода 2Д204А:
• Uoбp и max - Максимальное импульсное обратное напряжение: 400 В;
• Inp max - Максимальный прямой ток: 400 мА;
• fд - Рабочая частота диода: 1 кГц;
• Unp - Постоянное прямое напряжение: не более 1,4 В при Inp 600 мА;
• Ioбp - Постоянный обратный ток: не более 150 мкА при Uoбp 400 В;
• tвoc обр - Время обратного восстановления: 1,5 мкс
Основные технические характеристики диодов 2Д204А, 2Д204Б, 2Д204В, КД204А, КД204Б, КД204В:
| Диод | Uобр max | Uобр имп max | Iпр max | Uпр/Iпр | Io(25)/Ioм | f max |
|---|---|---|---|---|---|---|
| В | В | А | В/А | мА/мА | кГц | |
| 2Д204А | 400 | 400 | 0,4 | 1,4/0,6 | 0,15/2 | 1 |
| 2Д204Б | 200 | 200 | 0,6 | 1,4/0,6 | 0,1/1 | 50 |
| 2Д204В | 50 | 50 | 1,0 | 1,4/0,6 | 0,05/0,5 | 50 |
| КД204А | 400 | 400 | 0,4 | 1,4/0,6 | 0,15/2 | 1 |
| КД204Б | 200 | 200 | 0,6 | 1,4/0,6 | 0,1/1 | 50 |
| КД204В | 50 | 50 | 1,0 | 1,4/0,6 | 0,05/0,5 | 50 |
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Cд/Uд - Общая емкость диода (Cд) и напряжение на диоде (Uд), при котором она измеряется;
• Io(25)/Ioм- Обратный ток диода при предельном обратном напряжении. Приводится для температуры +25°C (Iо(25)) и максимальной рабочей температуры (Iом);
• fmax - Максимальная рабочая частота диода;
• P - максимально допустимая постоянная рассеиваемая мощность на диоде;
• Pт - максимально допустимая постоянная рассеиваемая мощность на диоде с теплоотводом.
