2Д161-200-9
Арт.№: 61028
1 от 1
Безплатна доставка над
150.00
лв.
/
76.69
€
ППЦ:
лв.
лв.
78.00
лв.
/
39.88
€
Валидност на промоцията
до
В наличност
Доставка и плащане
Резервирай
и вземи от Добави в любими
Твоите любими продукти Сравни
Характеристики 2Д 161-200-9
- Производител: СССР
- Тип диод: изправителен
- Обратно макс. напрежение: 900V
- Напрежение в права посока макс.: 1.4V
- Ток в права посока: 200A
- Ток в права посока макс.: 314A
- Структура на полупроводника: катод на болта
- Монтажна резба: M20x1,5
- Монтаж: с болт
Информация
2Д161-200-9

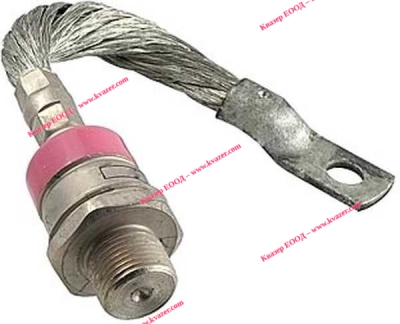

Диод 2Д161-200-9 полупроводниковый, низкочастотный, кремниевый, диффузионный, прямой полярности, штыревого исполнения с гибким выводом.
Предназначен для работы в электротехнических и радиоэлектронных устройствах специального назначения.
Силовой диод 2Д161-200-9 используется в цепях постоянного и переменного тока частотой до 500 Гц и силе тока до 200 А.
Диод может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод.
Маркируются цифро-буквенным кодом, полярность выводов указывается на корпусе.
Тип корпуса: SD6.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О171-80, О371, О471, ОМ101.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод 2Д161-200 выпускается в климатических исполнениях «УХЛ» и «В», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократных ударов длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 240 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса диода не более 265 г.
Категория качества: «ВП».
Технические условия: ТУ16-729.192-81.
Зарубежные аналоги силовых диодов типа 2Д161-200: 1N1478, 1N3171-1N3177.
Гарантийный срок хранения диодов 2Д161-200 - 20 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 25000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки диода:
2Д161-200-9
2Д - диод выпрямительный с приёмкой заказчика;
1 - порядковый номер модификации конструкции (цифра от 1 до 9);
6 - кодировка размера корпуса под ключ для штыревых диодов (цифра от 1 до 7);
1 - обозначение конструктивного исполнения корпуса диода: 1 - штыревой с гибким выводом;
200 - максимально допустимый средний прямой ток, А;
9 - класс по обратному повторяющемуся напряжению.
Диод 2Д161-200-9 полупроводниковый, низкочастотный, кремниевый, диффузионный, прямой полярности, штыревого исполнения с гибким выводом.
Предназначен для работы в электротехнических и радиоэлектронных устройствах специального назначения.
Силовой диод 2Д161-200-9 используется в цепях постоянного и переменного тока частотой до 500 Гц и силе тока до 200 А.
Диод может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод.
Маркируются цифро-буквенным кодом, полярность выводов указывается на корпусе.
Тип корпуса: SD6.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О171-80, О371, О471, ОМ101.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод 2Д161-200 выпускается в климатических исполнениях «УХЛ» и «В», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократных ударов длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 240 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса диода не более 265 г.
Категория качества: «ВП».
Технические условия: ТУ16-729.192-81.
Зарубежные аналоги силовых диодов типа 2Д161-200: 1N1478, 1N3171-1N3177.
Гарантийный срок хранения диодов 2Д161-200 - 20 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
- 25000 часов - во всех режимах, допускаемых ТУ;
- 100000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки диода:
2Д161-200-9
2Д - диод выпрямительный с приёмкой заказчика;
1 - порядковый номер модификации конструкции (цифра от 1 до 9);
6 - кодировка размера корпуса под ключ для штыревых диодов (цифра от 1 до 7);
1 - обозначение конструктивного исполнения корпуса диода: 1 - штыревой с гибким выводом;
200 - максимально допустимый средний прямой ток, А;
9 - класс по обратному повторяющемуся напряжению.
Технические характеристики силовых низкочастотных диодов 2Д161-200:
| Наименование диода | Предельные эксплуатационные параметры диодов | Значения электрических характеристик диодов | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IF(AV) | URRM | URSM | URWM | UR | IFRMS | IFSM | IRRM | UFM | UTO | rT | trr | Qrr | Rthjc | |
| А | В | В | В | В | А | кА | мА | В | В | мОм | мкс | мкКл | °С/Вт | |
| 2Д161-200-3 | 200 | 300 | 340 | 240 | 180 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-4 | 200 | 400 | 450 | 320 | 240 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-5 | 200 | 500 | 560 | 400 | 300 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-6 | 200 | 600 | 670 | 480 | 360 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-7 | 200 | 700 | 800 | 560 | 420 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-8 | 200 | 800 | 900 | 640 | 480 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-9 | 200 | 900 | 1000 | 720 | 540 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-10 | 200 | 1000 | 1100 | 800 | 600 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-11 | 200 | 1100 | 1200 | 880 | 660 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-12 | 200 | 1200 | 1300 | 960 | 720 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-13 | 200 | 1300 | 1450 | 1040 | 780 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-14 | 200 | 1400 | 1500 | 1120 | 840 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-15 | 200 | 1500 | 1650 | 1200 | 900 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
| 2Д161-200-16 | 200 | 1600 | 1700 | 1280 | 960 | 314 | 5,5 | 40 | 1,35 | 0,9 | 0,8 | 20 | 400 | 0,15 |
Условные обозначения электрических параметров силовых диодов:
• IF(AV) - Максимально допустимый средний прямой ток.
• URRM - Повторяющееся импульсное обратное напряжение.
• URSM - Неповторяющееся импульсное обратное напряжение.
• URWM - Импульсное рабочее обратное напряжение.
• UR - Постоянное обратное напряжение.
• IFRMS - Максимально допустимый действующий прямой ток.
• IFSM - Ударный прямой ток.
• IRRM - Повторяющийся импульсный обратный ток.
• UFM - Импульсное прямое напряжение.
• UTO - Пороговое напряжение диода.
• i2t - Защитный показатель.
• rT - Динамическое сопротивление.
• trr - Время обратного восстановления.
• Qrr - Заряд обратного восстановления.
• Rthjc - Тепловое сопротивление переход-корпус диода.
• Tj - Температура перехода диода.
