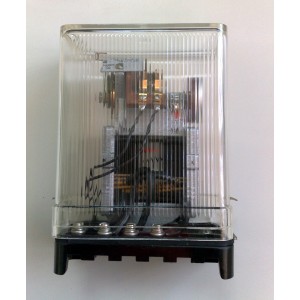

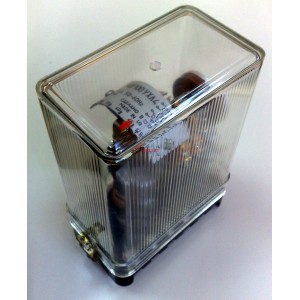

Реле РТ-40/100 УХЛ4
Ref: 48487
Реле PT-40/100 УХЛ4
РЕЛЕ ТОКА серий РТ-40
Реле исполняются для цепей переменного тока частотой 50— 60 гц. Пределы уставок тока срабатывания приведены в табл. 1, потребляемая мощность при минимальной уставке —в табл. 2.
More info
Learn more about this product:
Full description
Пределы уставок тока срабатывания реле, А
Тип | Соединение катушек | |
последовательное | паралельное | |
РТ 40/0,2 | 0,05-0,1 | 1-0,2 |
РТ 40/0,6 | 0,15-0,3 | 0,3-0,6 |
РТ 40/2 | 0,5-1 | 1-2 |
РТ 40/6 | 1,5-3 | 3-6 |
РТ 40/10 | 2,5-5 | 5-10 |
РТ 40/20 | 5-10 | 10-20 |
РТ 40/50 | 12,5-25 | 25-50 |
РТ 40/100 | 25-50 | 50-100 |
РТ 40/200 | 50-10 | 100-200 |
Таблица 2
Потребляемая мощность реле при минимальной уставке
Тип | Мощность , ВА |
РТ 40/0,2 | 0,2 |
РТ 40/0,6 | 0,2 |
РТ 40/2 | 0,2 |
РТ 40/6 | 0,5 |
РТ 40/10 | 0,5 |
РТ 40/20 | 0,5 |
РТ 40/50 | 0,8 |
РТ 40/100 | 1,8 |
РТ 40/200 | 8 |
Погрешность реле не превышает ±5% при температуре окружающего воздуха +20° С.
Коэффициент возврата Kв реле не менее 0,85 на первой уставке и не менее 0,8 на остальных. Дополнительная регулировка обеспечивает Кв не менее 0,85 на любой уставке шкалы; при этом Кв на других уставках не менее 0,8.
Для реле с минимальной уставкой более 20 а Кв составляет не менее 0,7 на любой уставке.
Ток срабатывания и Кв на каждой уставке при изменении частоты от 45 до 60 гц изменяются не более чем на 5% соответствующих величин, измеренных при 50 гц.
Время срабатывания не более 0,1 сек при токе 1,2Iуст и 0,03 сек при токе 3Iуст.
Время размыкания замыкающего контакта при уменьшении тока в реле с (1,2?20)Iср до 0,7 Iср для реле с нормальным Кв составляет не более 0,035 сек.
Для реле с Кв = 0,7 ток уменьшается до 0,6 Iср
Термическая устойчивость реле дана в табл. 3.
Таблица 3
Термическая устойчивость реле
Тип | Iдл, А | I 1сек, А | ||
Соединение катушек | ||||
паралельное | последовательное | паралельное | последовательное | |
РТ 40/0,2 | 1,1 | 0,55 | 30 | 15 |
РТ 40/0,6 | 3,5 | 1,75 | 100 | 50 |
РТ 40/2 | 8,3 | 4,15 | 200 | 100 |
РТ 40/6 | 22 | 11 | 600 | 300 |
РТ 40/10 | 34 | 17 | 800 | 400 |
РТ 40/20 | 38 | 19 | 800 | 400 |
РТ 40/50 | 54 | 27 | 1000 | 500 |
РТ 40/100 | 54 | 27 | 1000 | 500 |
РТ 40/200 | 54 | 27 | 1000 | 500 |
Обмоточные данные реле приведены в табл. 4.
Таблица 4
Обмоточные данные* реле
Тип | Число витков на каждую катушку | Марка и диаметр провода по меди, мм |
РТ 40/0,2 | 780 | ПЭВ-2 0,44 |
РТ 40/0,6 | 250 | ПЭВ-2 0,8 |
РТ 40/2 | 75 | ПБД 1,16 |
РТ 40/6 | 25 | ПБД 2,02 |
РТ 40/10 | 15 | ПБД 2,26 |
РТ 40/20 | 8 | ПБД 2,26 |
РТ 40/50 | 3 | ПБД 2,63 |
РТ 40/100 | 2 | ПБД 2,63 |
РТ 40/200 | 1 | ПБД 2,63 |
* - по две катушки на 1 реле
Контактная система реле состоит из 1з и 1р контактов
Разрывная мощность контактов при напряжении до 250В и токе до 2А: 60 Вт в цепи постоянного тока с индуктивной нагрузкой и 300 ВА в цепи переменного тока. Длительно допустимый ток через контакты 2 а. Реле надежно работают в диапазоне температур окружающего воздуха от —20 до +40 С
