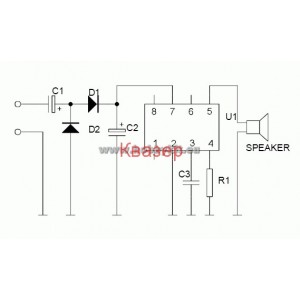

Звънеца е реализиран е една интегралната схема LS1240A. Честотата на излъчвания звук зависи от R1 и С3. Диодите D1, D2 и кондензаторите С1 и С2 образуват умножител на напрежение, тъй като ИС се захранва минимум с 12V, а звънчевата инсталация е 8V. Напрежението което се подава на звънеца трябва да е променливо.
Печатната платка е с размери 43x31mm.
Комплекта съдържа:

1. LS 1240A - 1 бр.
2. 1N4001-1N4007 - 2 бр.
3. 470MF/16V - 2 бр.
4. 100nF - 1 бр.
5. 15 KOM - 1 бр.
6. Високоговорител 8 ОМ - 1 бр.
7. Печатна платка - 1 бр.
8. Описание ( принципна и монтажна схема)- 1 бр.
