Характеристики Д9Б Германиев детекторен (точков) диод 10V 40mA
Информация
Д9Б
Диоды Д9Б германиевые, точечные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 100 кГц.
Используются для работы в радиотехнических и электронных устройствах общего и специального назначения.

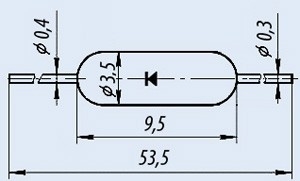

Выпускаются в стеклянном корпусе с разнонаправленными гибкими выводами.
Маркируются цветовым кодом на корпусе диода.
Для обозначения полярности нанесена красная точка со стороны положительного (анодного) вывода.
Для обозначения типономинала на боковой поверхности корпуса нанесена цветовая точка:
- Д9Б - красная,
- Д9В - оранжевая,
- Д9Г - жёлтая,
- Д9Д - белая,
- Д9Е - голубая,
- Д9Ж - зелёная,
- Д9И - две жёлтые,
- Д9К - две белые,
- Д9Л - две зелёные,
- Д9М - две голубые.
Масса не более 0,3 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия:
- приемка «1» аА0.336.473ТУ;
- приемка «5» СМ3.362.015ТУ.
Основные технические характеристики диода Д9Ж:
• Uoбp max - Максимальное постоянное обратное напряжение: 50 В;
• Inp max - Максимальный прямой ток: 15 мА;
• fд - Рабочая частота диода: 100 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 10 мА;
• Ioбp - Постоянный обратный ток: не более 250 мкА при Uoбp 50 В
Предназначены для преобразования переменного напряжения частотой до 100 кГц.
Используются для работы в радиотехнических и электронных устройствах общего и специального назначения.
Выпускаются в стеклянном корпусе с разнонаправленными гибкими выводами.
Маркируются цветовым кодом на корпусе диода.
Для обозначения полярности нанесена красная точка со стороны положительного (анодного) вывода.
Для обозначения типономинала на боковой поверхности корпуса нанесена цветовая точка:
- Д9Б - красная,
- Д9В - оранжевая,
- Д9Г - жёлтая,
- Д9Д - белая,
- Д9Е - голубая,
- Д9Ж - зелёная,
- Д9И - две жёлтые,
- Д9К - две белые,
- Д9Л - две зелёные,
- Д9М - две голубые.
Масса не более 0,3 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК», «ВП».
Технические условия:
- приемка «1» аА0.336.473ТУ;
- приемка «5» СМ3.362.015ТУ.
Основные технические характеристики диода Д9Ж:
• Uoбp max - Максимальное постоянное обратное напряжение: 50 В;
• Inp max - Максимальный прямой ток: 15 мА;
• fд - Рабочая частота диода: 100 кГц;
• Unp - Постоянное прямое напряжение: не более 1 В при Inp 10 мА;
• Ioбp - Постоянный обратный ток: не более 250 мкА при Uoбp 50 В
Технические характеристики диодов Д9Б, Д9В, Д9Г, Д9Д, Д9Е, Д9Ж, Д9И, Д9К, Д9Л, Д9М:
| Тип диода | Uобр max | Iпр max | Iпр имп max | Uпр/Iпр | Ioбр | fд max | Т |
|---|---|---|---|---|---|---|---|
| В | мА | мА | В/мА | мкА | кГц | °C | |
| Д9Б | 10 | 40 | 125 | 1/90 | 250 | 100 | -60...+70 |
| Д9В | 30 | 20 | 62 | 1/10 | 250 | 100 | -60...+70 |
| Д9Г | 30 | 30 | 98 | 1/30 | 250 | 100 | -60...+70 |
| Д9Д | 30 | 30 | 98 | 1/60 | 250 | 100 | -60...+70 |
| Д9Е | 50 | 20 | 62 | 1/30 | 250 | 100 | -60...+70 |
| Д9Ж | 100 | 15 | 48 | 1/10 | 250 | 100 | -60...+70 |
| Д9И | 30 | 30 | 98 | 1/30 | 120 | 100 | -60...+70 |
| Д9К | 30 | 30 | 98 | 1/60 | 60 | 100 | -60...+70 |
| Д9Л | 100 | 15 | 48 | 1/30 | 250 | 100 | -60...+70 |
| Д9М | 30 | 30 | 98 | 1/60 | 250 | 100 | -60...+70 |
Условные обозначения электрических параметров диодов:
• Uoбp max - Максимальное постоянное обратное напряжение;• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Сд - Общая емкость диода;
• Т - температура окружающей среды.
